超薄玻璃：G-Leaf®

实现玻璃超薄化的轻量可弯曲玻璃

通过超薄化实现柔性的可弯曲玻璃。厚度在200μm以下时非常薄且轻；当厚度在100μm以下时可进行卷绕，因此可适用于卷对卷（roll to roll）工艺并提高交付效率。此外，由于还兼具耐热性、气体阻隔性等玻璃本来的优异特性，是一款具备开发潜力的材料，可应用于以往无法实现的新型器件。

特点

  • 柔性显示器
  • 太阳能电池（钙钛矿太阳能电池、卫星搭载太阳能电池等）
  • 可穿戴终端
  • 有机EL显示
  • 触摸面板
  • 电子纸

特点

  • 薄且可弯曲
    具有柔性，可进行弯曲。
  • 轻量
    由于非常薄，因此重量轻。
  • 玻璃本来的优异特性
    兼具耐热性、气体阻隔性等玻璃本来的优异特性。
  • 表面平滑性
    非常平滑，即使未研磨也具有高表面平坦性。
  • 绿色玻璃
    不含环境负荷化学物质As、Sb，是环保型玻璃。

规格

柔性

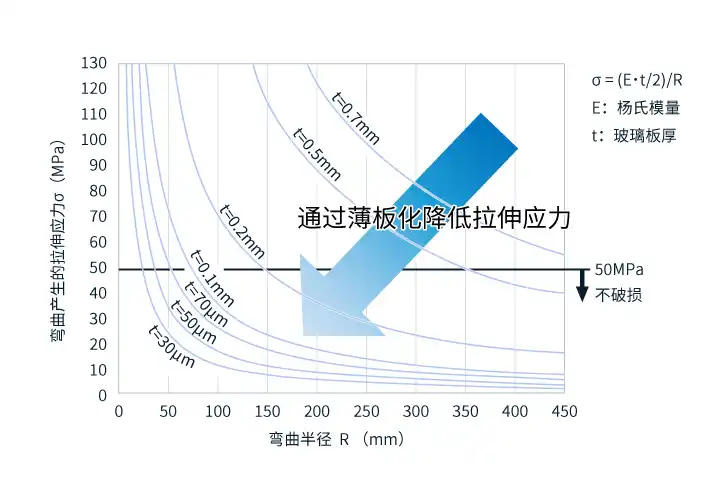

由于玻璃板厚非常薄，可降低弯曲产生的拉伸应力。因此，即使弯曲半径变小也不会破坏，从而实现优异的柔性性能。

通过薄板化降低拉伸应力

气体阻隔性

与树脂相比，几乎不透过水蒸气、氧气等气体。

水蒸气透过率
氧气透过率

表面平滑性

非常平滑，即使未研磨也具有高平坦性。

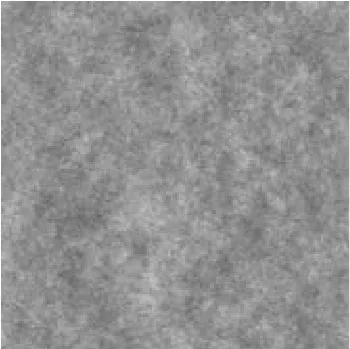

G-Leaf®(未抛光品)
Ra=0.2nm

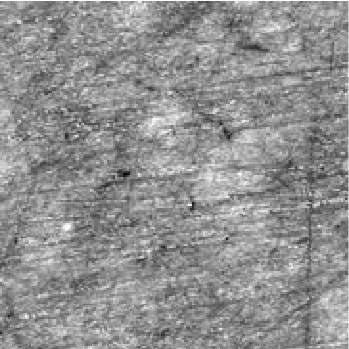

抛光品
Ra=0.5nm

透过率

透明，具有高透过率。

特性

特性
密度 ×103kg/m3 2.46
应变点 ℃ 650
退火点 ℃ 705
软化点 ℃ 940
热膨胀系数 30～380℃ ×10-7/K 38
杨氏模量 GPa 73
泊松比 　 0.2
维氏硬度 Hv 　 600
体积电阻率
 Logρ		 350℃ Ω・cm 12.0
介电常数 1MHz, 25℃ 　 5.3
介质损耗角正切 1MHz, 25℃ 　 0.001
透过率 λ=550nm % 92
折射率(nd) λ=587.6nm 　 1.52
耐化学品性 10% HCl(80℃-60min) 表面无变质
63BHF(20℃-3min) 表面无变质
碱金属氧化物含量 wt% 0.1以下
As、Sb含有量 wt% 不含有(0.1未満)

如需了解产品详情，请通过以下方式与我们联系。

联系我们
