防辐射铅玻璃：LX-57B
由于含铅量高，即使厚度薄于其他防辐射材料，也能具备更优异的屏蔽性能。
LX-57B具有卓越的射线屏蔽性能，被广泛应用于医疗、工业、研究机构以及核能产业等各大领域，并广获好评。在X线透视室、CT室、血管造影室等场所采用大尺寸的LX-57B作为监控和操作窗口，可扩大视野，并显著提升操作性
应用
-
医院等医疗设施（CT室、血管造影室等）
-
研究设施（同步辐射设施等）
-
核能设施
-
工业设施（利用X线CT进行无损检测的检测室等）
特长
-
卓越的射线屏蔽性能
由于含铅量高，即使厚度薄于其他防辐射材料，也能具备更优异的屏蔽性能。 -
透明度高
我们的玻璃选用优质原材料，并对两面进行精细的抛光处理。其可见光透光率与普通窗玻璃相近，是放射线设备的监控和操作窗口的理想选择。 -
玻璃特有的特性
即使在发生火灾时也不会燃烧。此外，可通过机械加工实现圆板形状及钻孔，可用于圆形窗口或手套箱等用途。
规格
射线屏蔽性能
LX-57B的厚度可以确保其X射线衰减能力等同于相同铅当量的铅板。
厚度与铅当量
| 产品厚度（mm） | 铅当量（mmPb） | 备注 |
| 6.0±0.5 | 1.1 | 在X射线管电压是60～150kV、γ射线是0.511MeV的条件下 |
| 7.0±0.5 | 1.5 | |
| 9.0±0.5 | 2.0 | |
| 11.0±0.5 | 2.5 | |
| 14.0±0.5 | 3.0 | 在X射线管电压是60～200kV、γ射线是0.511MeV的条件下 |
亦可定制生产X射线为辐射源且铅当量超过3.0mmPb的高屏蔽性能产品，以及辐射源非X射线的产品。详情请另行咨询。

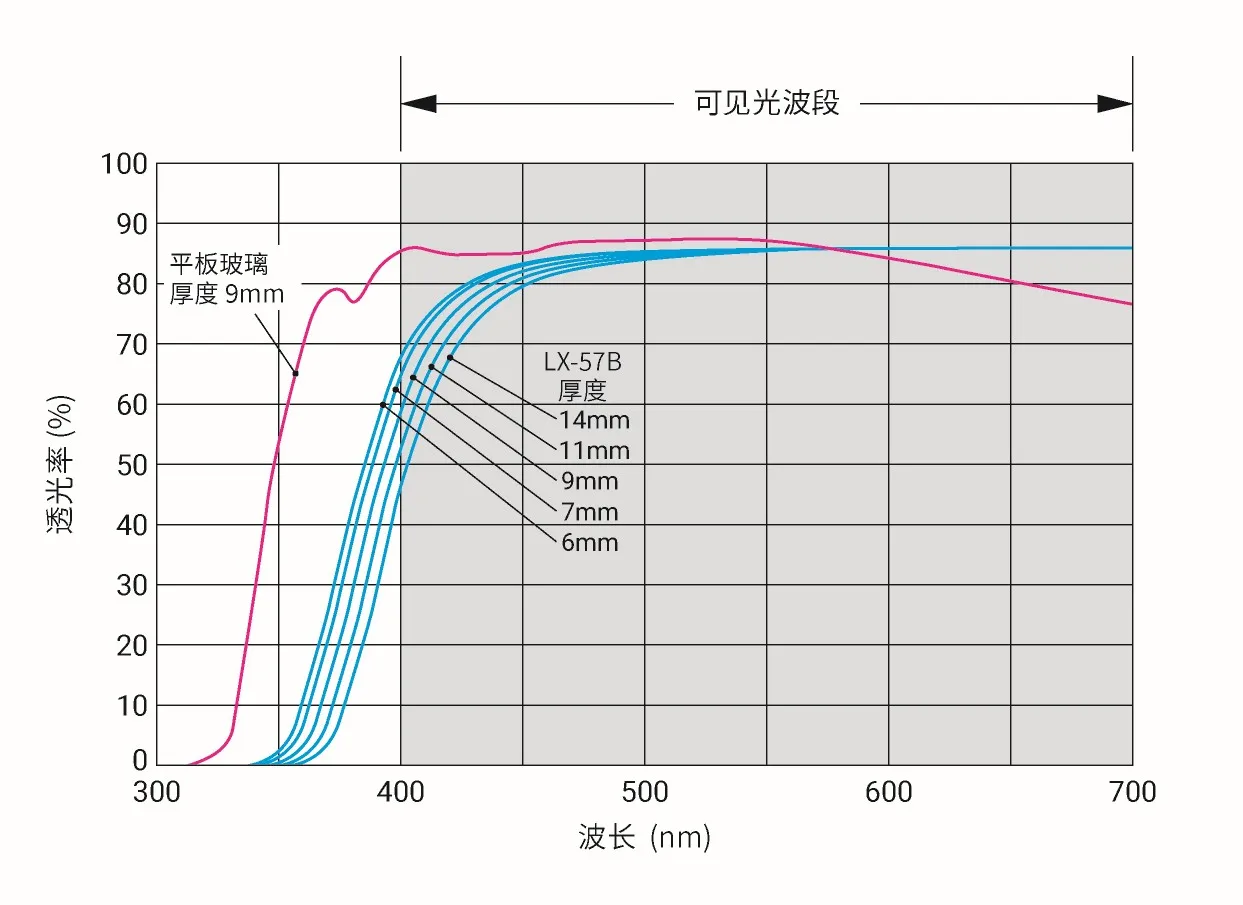

透光率（参考值）
LX-57B的透光率接近于相同厚度的窗玻璃。
特性
| 特性 / 玻璃型号 | LX-57B | ||
| 比重 | ≧4.36 | ||
| 热膨胀系数 | 30～380℃ | ×10⁻⁷/K | 80 |
| 软化点 | ℃ | 585 | |
| 杨氏模量 | GPa | 63 | |
| 泊松比 | 0.24 | ||
| 努氏硬度 | Hk | 370 | |
| 透过率 | λ=550nm | % | 85 |
| 折射率(nD) | Na-D线 | 1.71 | |
以上数值为参考值，并非保证值。
尺寸等规格
-
最大尺寸：1200×2600mm（6mm厚度产品的最大尺寸为400×600mm）
-
尺寸公差：纵向、横向／+0、-2mm 厚度／±0.5mm
-
直角度公差：边长200mm时不超过1.0mm
-
重量（每1㎡）：7mm／1.5mmPb 约31kg，9mm／2.0mmPb 约40kg
