高耐热性低热收缩玻璃基板：OA-31

最适用于下一代显示器的低热收缩玻璃

面向智能手机及移动设备用LTPS显示器开发的低热收缩玻璃基板。与以往产品相比，经热处理后的玻璃收缩率大幅降低。同时，凭借溢流成型工艺，该玻璃具备优异的表面品质和板厚均匀性，是作为次世代显示器用基板以及柔性OLED显示器用载体玻璃的理想选择。

应用

  • 智能手机用显示器
  • 移动设备用显示器
photo of smartphone

特点

  • 低热收缩率
    在LTPS等超高温工艺过程中，表现出优异的热尺寸稳定性。
  • 高杨氏模量
    不易挠曲、不易变形的平板玻璃。
  • 优异的光学特性
    高透过率，透明性优异。
  • 高表面品质
    溢流法成形，实现了光滑的表面。
  • 优异的板厚均一性
    通过溢流成形，实现了极其均匀的板厚。

规格

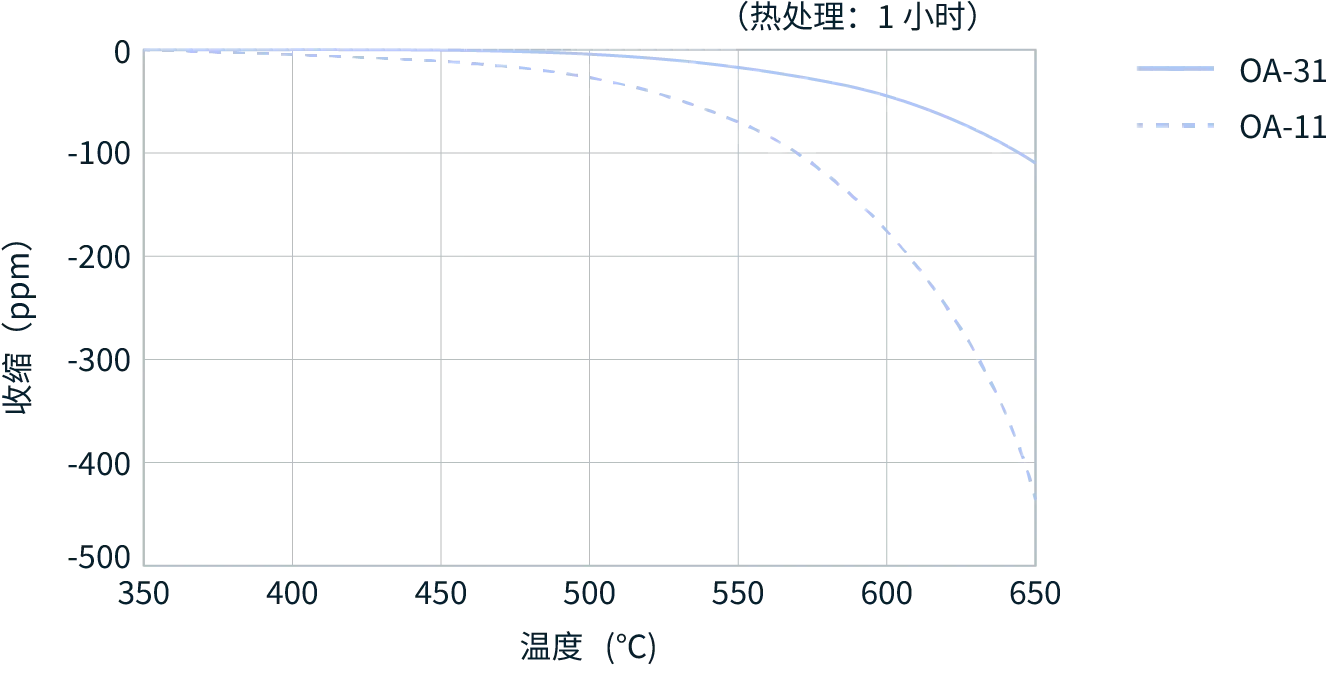

热收缩率

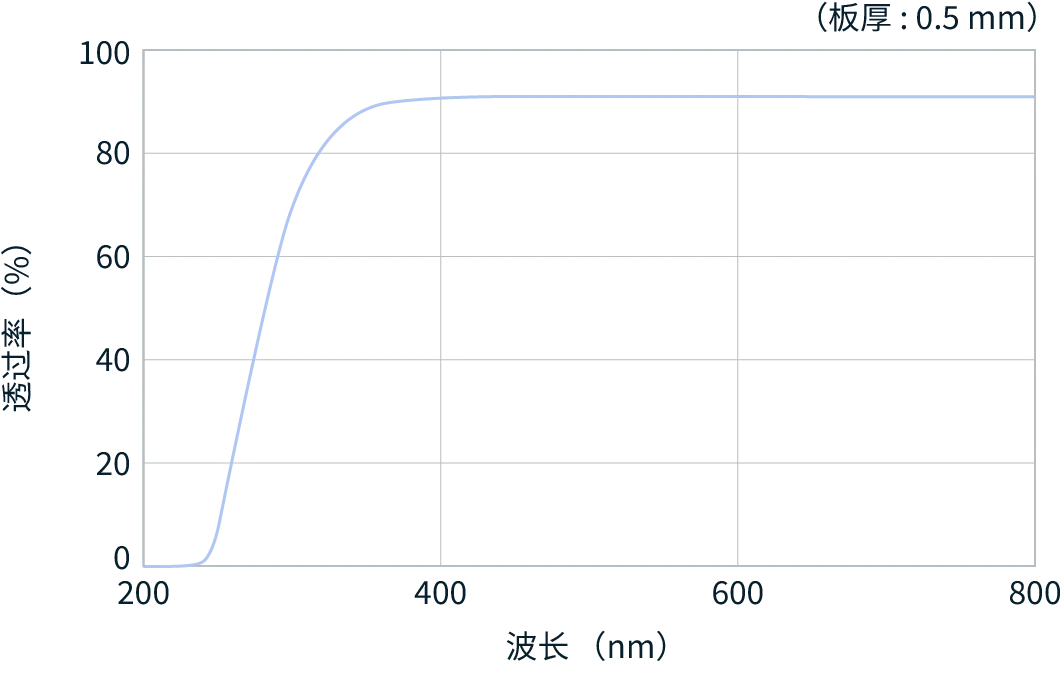

透过率

特性

特性/Glass code  OA-31
密度 ×103kg/m3 2.64
热膨胀系数 30～380℃ ×10-7/K 39
应变点 ℃ 750
杨氏模量 GPa 83
泊松比 0.25
维氏硬度 Hv 　 680
体积电阻率 Logρ 350℃ Ω･cm 13.2
介电常数  1MHz, 25℃ 　 5.9
tanδ 1MHz, 25℃ 　 0.002
透过率 λ=550nm % 91
折射率（nd）  587.6nm 　 1.53
化学稳定性 10%HCl（80℃-60min） 表面无变质
63BHF（20℃-3min） 表面无变质
碱金属氧化物含量 wt% 0.1以下
As、Sb含有量 wt% 不含有（0.1以下）

如需了解产品详情，请通过以下方式与我们联系。

相关产品

无碱玻璃基板：OA-11

高刚性低热收缩玻璃基板：OA-20
联系我们
