钝化用粉末玻璃

钝化用粉末玻璃
可对应符合需求的多种粒度

锌系玻璃在施加DC偏置及温度的BT处理中，表面电荷密度几乎不发生变化，因此可获得高可靠性的器件。铅系玻璃由于具有优异的化学耐久性，被用于通过镀镍形成电极的晶体管、晶闸管、二极管等。

特性

特性 / 玻璃料号 GP-014 GP-031 GP-5210 GP-180 GP-190 GP-200 GP-230
粒度*1 350 350 350 S S S S
热膨胀系数 30～300℃ ×10-7/K 43 36 33 44.5 43.5 44 41.5
转变点 ℃ 550 535 550 590 620 595 610
软化点 ℃ 650 635 635 775 810 780 830
密度  ×103kg/m3 3.78 3.93 3.84 3.87 3.81 3.78 3.58
碱含量 Na2O ppm ≦20 ≦20 ≦20 ≦30 ≦30 ≦30 ≦30
K2O ppm ≦10 ≦10 ≦10 ≦10 ≦10 ≦10 ≦10
Li2O ppm ≦5 ≦5 ≦10 ≦10 ≦10 ≦10 ≦10
适用（反向耐压等级）*2 低压 低压 高压 中压 中压 中压 中压
表面电荷密度*3 ×1011/cm2 0～+1 0～+1 +6～+7 +7～+8 +15～+16 +6～+7 +7～+8
组成系 ZnO・B2O3・SiO2 ZnO・B2O3・SiO2・PbO PbO・SiO2・Al2O3
特性 / 玻璃料号 GP-605 GP-620 GP-350 GP-370 GP-380 GP-390
粒度*1 S S S S S S
热膨胀系数 30～300℃ ×10-7/K 44 43 46.5 42.0 44.5 43
转变点 ℃ 590 620 470 475 535 540
软化点 ℃ 790 810 645 680 740 740
密度 ×103kg/m3 3.84 3.76 3.53 3.32 3.61 3.54
碱含量 Na2O ppm ≦30 ≦30 ≦30 ≦30 ≦30 ≦30
K2O ppm ≦10 ≦10 ≦30 ≦10 ≦10 ≦10
Li2O ppm ≦10 ≦10 ≦10 ≦10 ≦10 ≦10
适用（反向耐压等级）*2 高压 高压 低压 中压 中压 高压
表面电荷密度*3 ×1011/cm2 +11～+12 +14～+15 +2～+3 +5～+6 +6～+7 +14～+15
组成系 PbO・SiO2・Al2O3 PbO・B2O3・SiO2・Al2O3

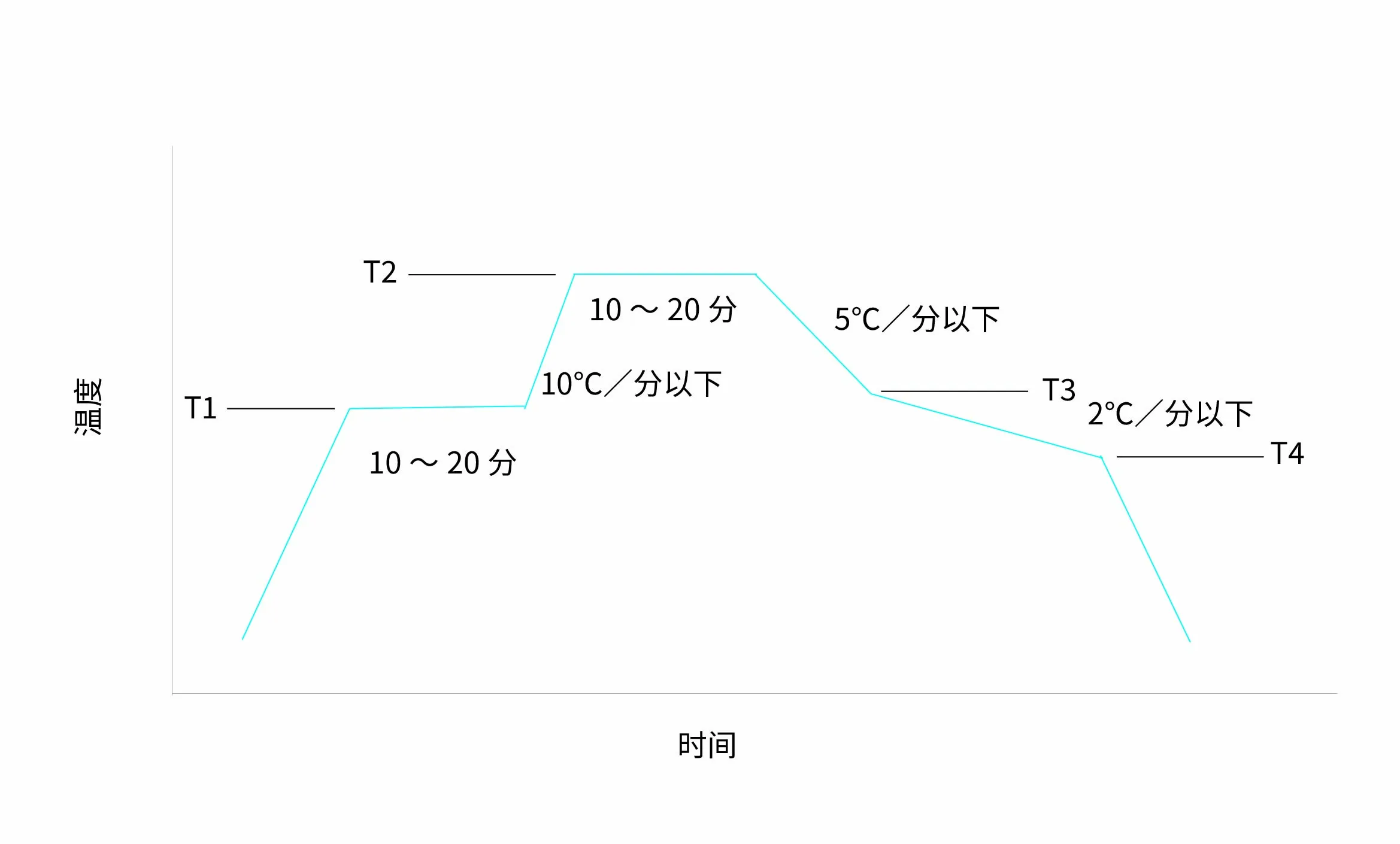

  • ：350：Dmax 44µm，D50 16µm；S：Dmax 44µm，D50 7.5µm
  • ：在本公司条件下的比较。仅供玻璃选型参考
  • ：硅侧

如需了解产品详情，请通过以下方式与我们联系。

联系我们
