ソーダガラス（正式名称：ソーダ石灰ガラス）は、二酸化ケイ素（SiO₂）・酸化ナトリウム（Na₂O）・酸化カルシウム（CaO）を主成分とする、世界で最も製造されているガラスです。私たちが日常的に目にする窓ガラスやガラス瓶・食器、自動車、照明など、さまざまな産業分野で基盤素材として活躍しています。

この記事では、ソーダガラスの化学式と組成比率、フロート法による製造プロセス、耐熱性などの物性データ、産業別の用途事例を体系的に解説します。「ガラスって結局どんな素材なの？」という疑問をお持ちの方から、素材選定に関わる方まで、幅広くお役立ていただける内容です。

ソーダガラスの正式名称はソーダ石灰ガラス（soda-lime glass）です。「ソーダ」という名前は、原料のひとつである炭酸ナトリウム（ソーダ灰、Na₂CO₃）に由来しています。

また、「青板（あおいた）」という別名でも知られています。板の側面から見るとわずかに帯緑色に見えることから、業界ではこの呼び名が長く使われてきました。ガラス加工業者と話す際には「青板」という言葉が出てくることもありますが、ソーダガラスと同じものを指しています。

歴史的にも、ソーダガラスは世界で最初に製造されたガラスの種類とされており、現在も生産量・使用量ともに全ガラスの中で最大のシェアを占めています。

ソーダガラスがここまで普及した理由は、大きく3つあります。

純粋な二酸化ケイ素（石英）は融点が1,730℃で、ガラス溶融温度としては2000℃程度を要します。しかし、ソーダ灰（Na₂CO₃）を12〜15%添加することで、溶融温度を約1,300～1,500℃程度まで下げられます。これにより製造エネルギーが大幅に削減できるため、大量生産に向いています。

主原料の珪砂（ケイシャ）・ソーダ灰・石灰石はいずれも地球上に豊富に存在します。入手しやすく安価であることが、世界中での大量生産を支えています。

20世紀半ばに実用化されたフロート法（詳細は後述）によって、表面が極めて平滑で均一な厚みの板ガラスを連続的に製造できるようになりました。この技術革新がソーダガラスを「世界標準」の地位に押し上げました。

ソーダガラスはNa₂O-CaO-SiO₂系というガラス組成系統に分類されます。複数の酸化物が混合した非晶質（アモルファス）構造を持つため、組成系統名として表されます。

ソーダガラス（一般的な窓ガラス）の代表的な組成は以下のとおりです。

SiO₂の比率が高いほど耐熱性は向上しますが、同時に溶融温度も上昇してエネルギーコストが増大します。Na₂Oで融点を下げつつ、CaOでNa₂O由来の「水に溶けやすくなる」弱点を補う——これがソーダガラスの組成設計の核心です。

ソーダガラスとよく比較される代表的なガラスの組成と特徴を整理します。

工学的な注意点： Na₂Oが含まれると熱膨張率が高まり、急激な温度変化に弱くなります。耐熱ガラスに用いられるホウケイ酸ガラスは、ソーダガラスと比べて熱膨張率が約2〜3分の1で、急加熱・急冷に強い設計になっています。

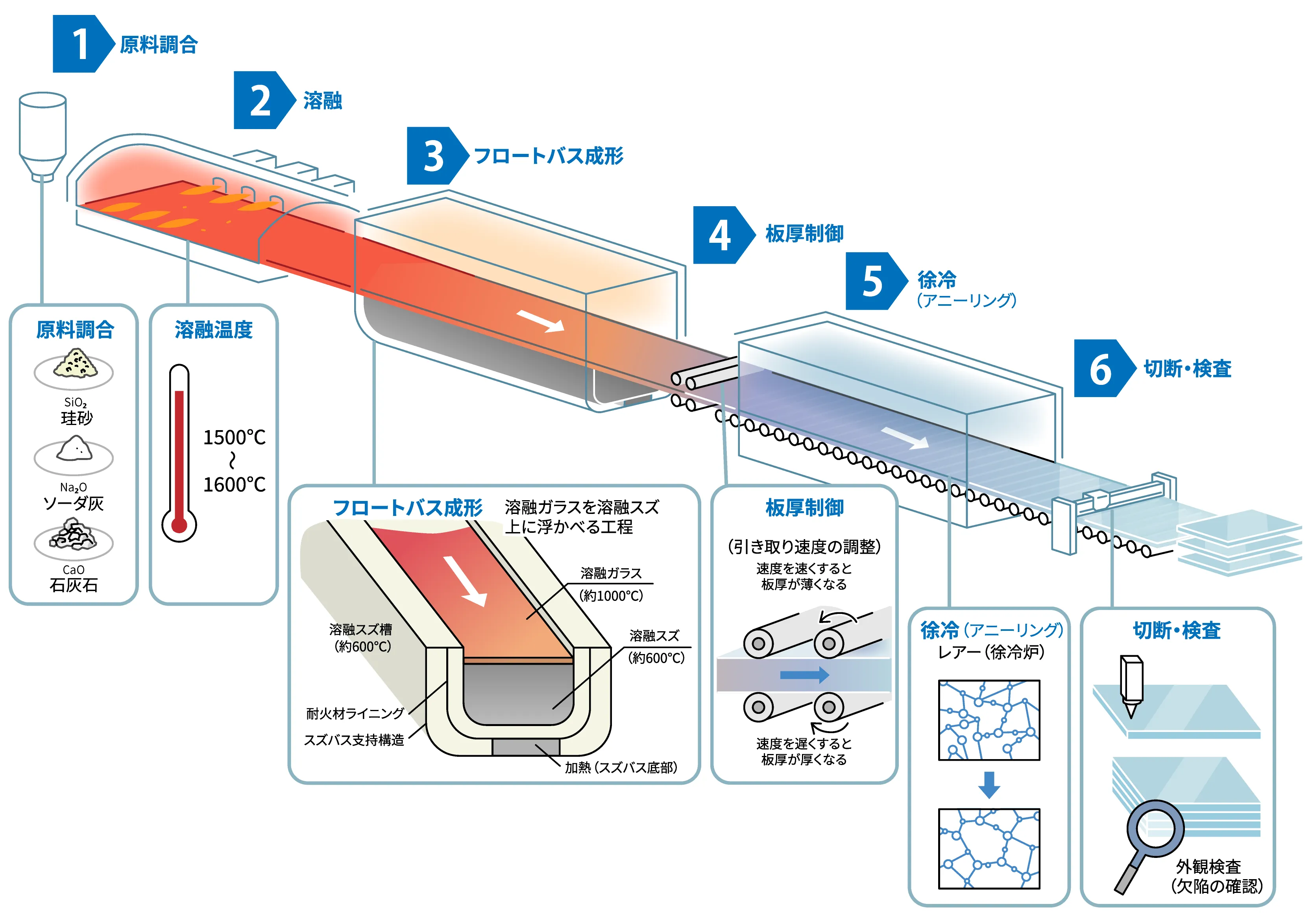

現代の板ガラスの大部分はフロート法によって製造されています。製造工程は以下の流れで進みます。

フロート法の核心は、溶融スズ槽の上にガラスを浮かべる点にあります。スズは比重が約6.5と高く、ガラス融液（比重約2.5）は自然にその上に浮きます。さらにスズとガラスは混ざり合わない（不混和）性質を持つため、表面張力によって極めて平滑で均一な板ガラスが形成されるのです。

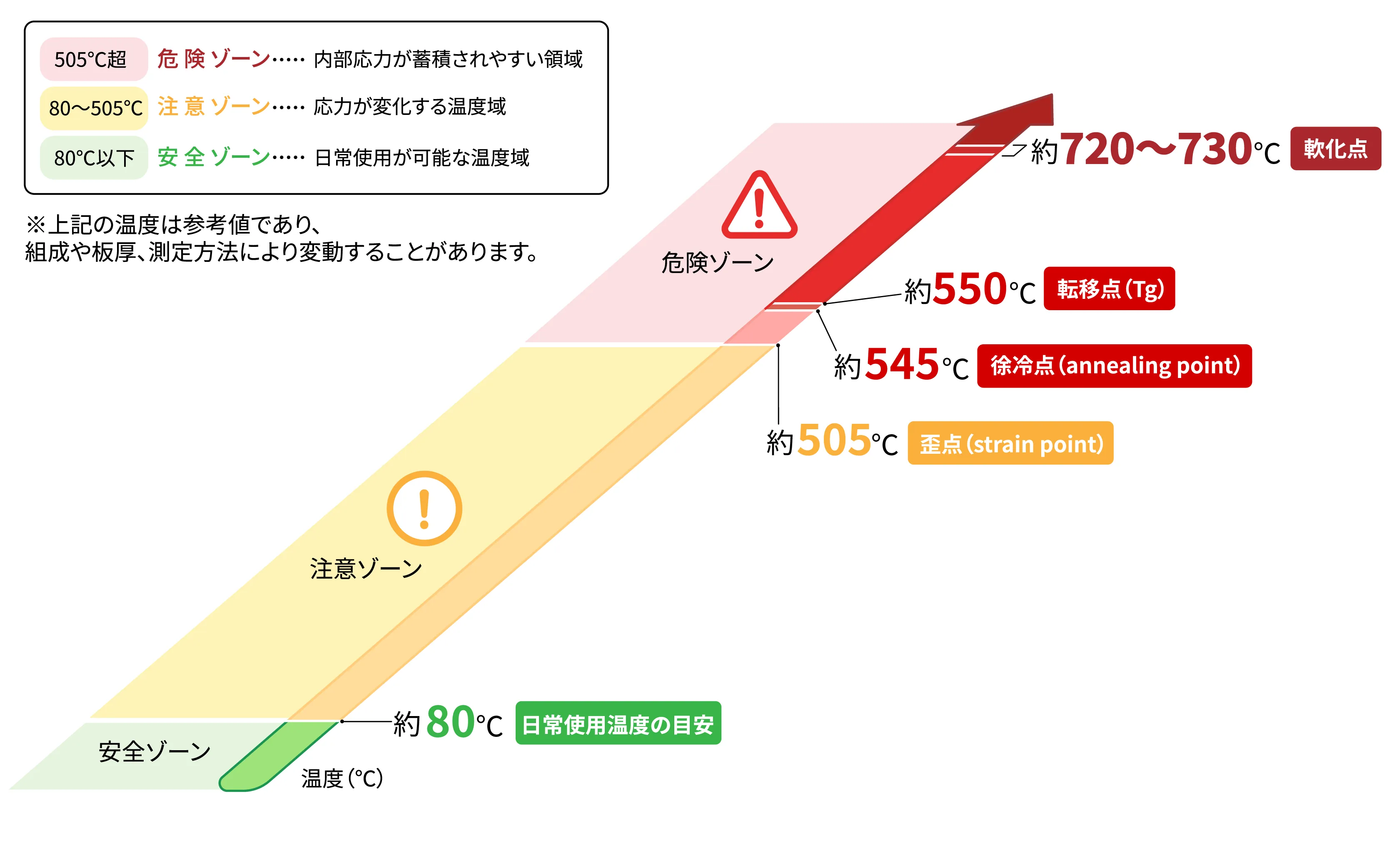

^{※ 耐熱温度は製品の形状・肉厚・強化処理の有無によって大きく異なります。設計・選定に使用する場合は、必ずメーカーの技術仕様書でご確認ください。}

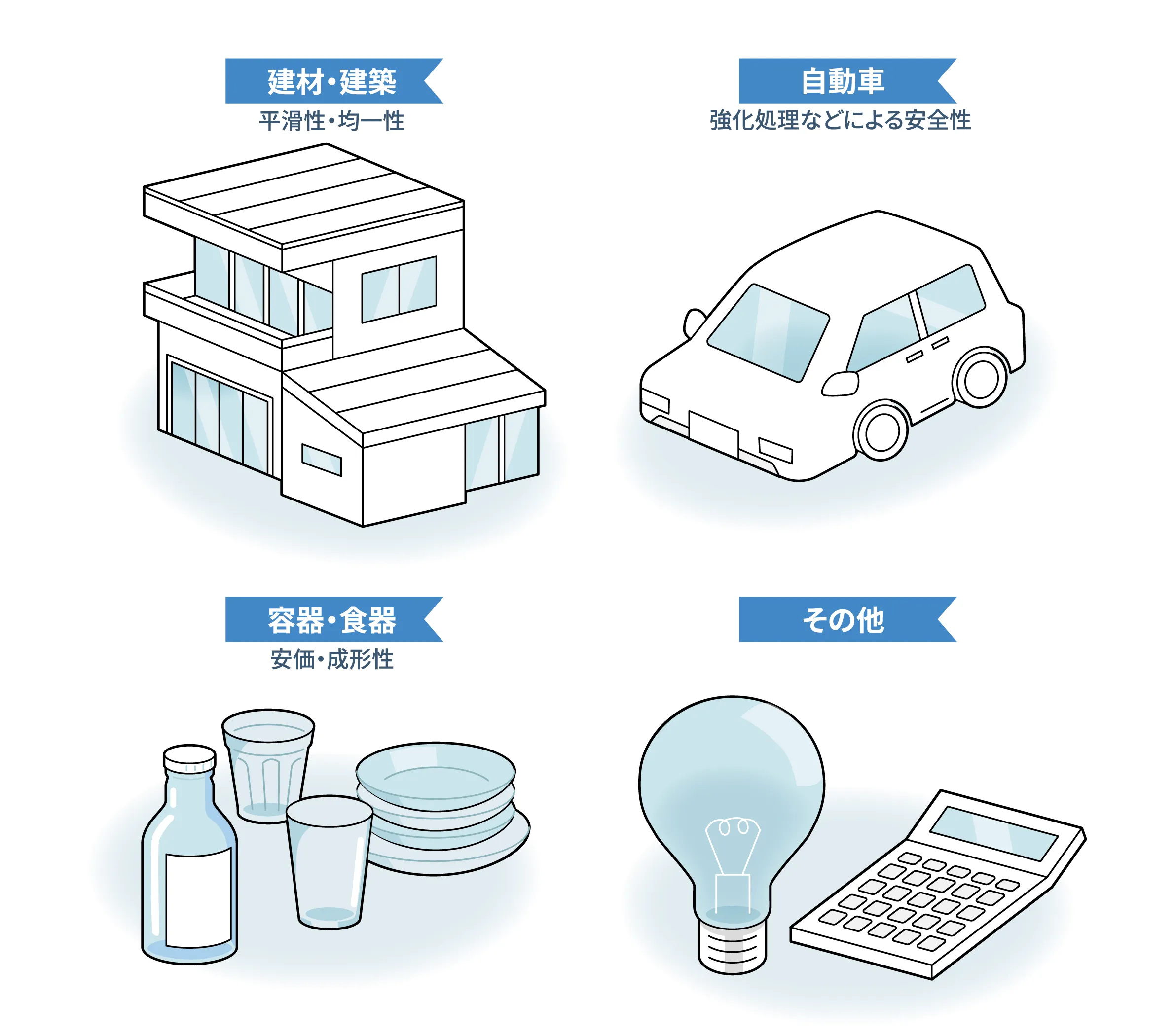

ソーダガラスは以下のような幅広い分野で活躍しています。

どのガラスを選ぶべきか迷ったときは、以下のフローを参考にしてください。

ソーダガラスを選ぶ基本的な判断軸は「耐熱性よりもコストと加工性を優先できるか」です。一方、耐熱性が最優先であればホウケイ酸ガラス、強度・薄型・精密用途であれば強化処理品や特殊ガラスへの切り替えを検討しましょう。

ソーダガラスは「衝撃や急激な温度変化への脆さ」という弱点がありますが、強化処理によって大幅に改善できます。建材・自動車・食器などの分野では、以下の強化技術が実用化されています。

ガラスを転移点（約550℃）以上・軟化点未満の温度域（目安：600〜700℃程度）に加熱したあと急冷することで、表面に圧縮応力を生じさせて強度を高める方法です。窓ガラスや自動車のサイドウィンドウ・リアウィンドウに多く採用されています。破損した際には細かい粒状に砕けるため、けがのリスクを抑えることができます。

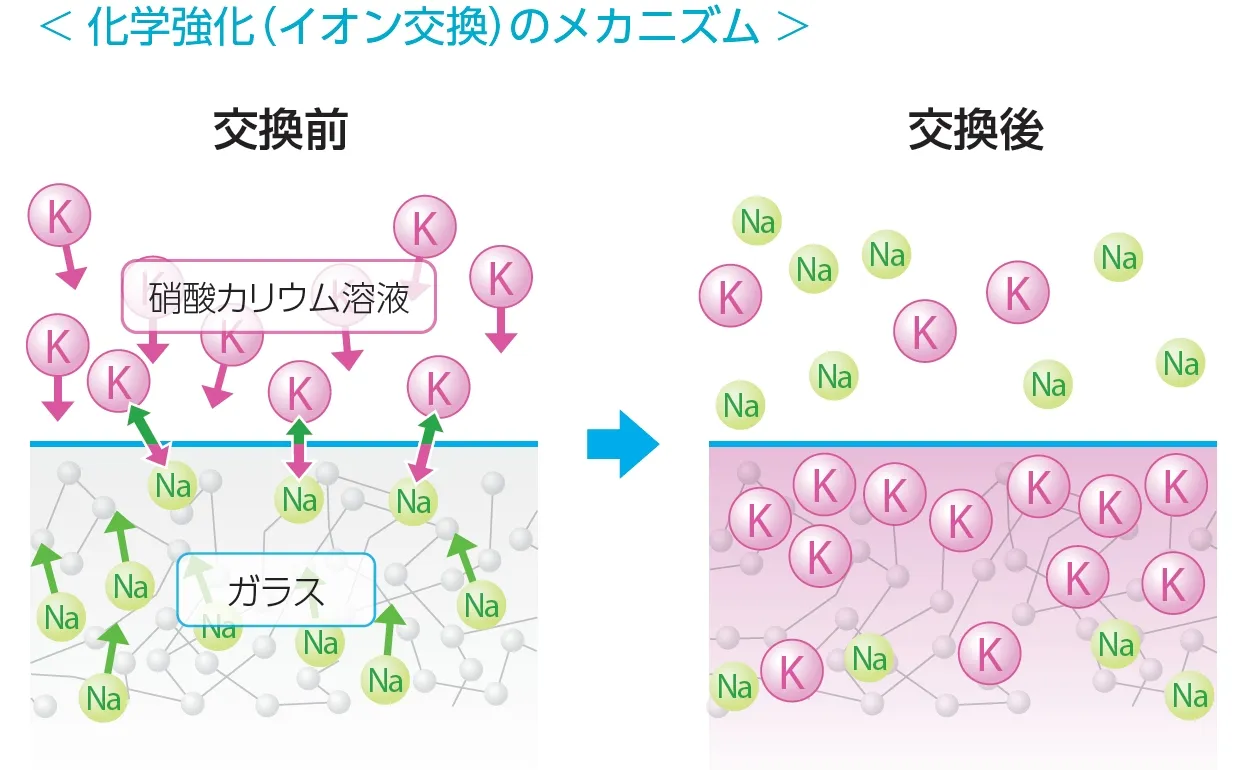

Na⁺（ナトリウムイオン）を含むガラスを硝酸カリウム（KNO₃）溶液で処理し、ガラス表面のNa⁺をより大きなK⁺（カリウムイオン）に置き換えることで表面に圧縮応力層を形成します。物理強化では難しい薄いガラスでも高強度を実現できるのが特徴です。スマートフォン・タブレットのカバーガラスや車載ディスプレイなどには、より高い強化性能を得られるよう、イオン交換に適した組成に設計された専用のガラスが用いられます。

ガラス瓶の口部など、特定の部分だけを選択的に強化する方法も存在します。用途に応じた強化範囲と方法の選択が、コストと性能の最適バランスに直結します。

電子デバイスの最前線では、ソーダガラスとは異なる組成の特殊ガラスが求められます。例えばTFT液晶・有機ELディスプレイの基板では、Na⁺などのアルカリイオンが画素を制御する電子回路に影響を与えて安定した動作を妨げるため、アルカリ成分を含まない「無アルカリガラス」が使用されます。
日本電気硝子（NEG）は、こうした高度な要求仕様に応える特殊ガラスの開発・製造を得意としています。

TFT液晶や有機ELディスプレイの基板に使用される、アルカリ成分をほとんど含まないガラスです。高温の製造工程でも変形や寸法変化が生じにくく、ディスプレイの高精細化や薄型化を支えています。NEGでは「OA-11」に加え、高剛性・低熱収縮の「OA-20」、高耐熱・低熱収縮の「OA-31」など、用途や製造プロセスに応じた製品を展開しています。

ガラス内部に微細な結晶を析出させ、熱膨張を極めて小さくしたガラスです。急激な温度変化に強く、ストーブや暖炉の窓、耐熱調理器具のほか、高い寸法安定性が求められる半導体製造工程などにも使用されています。

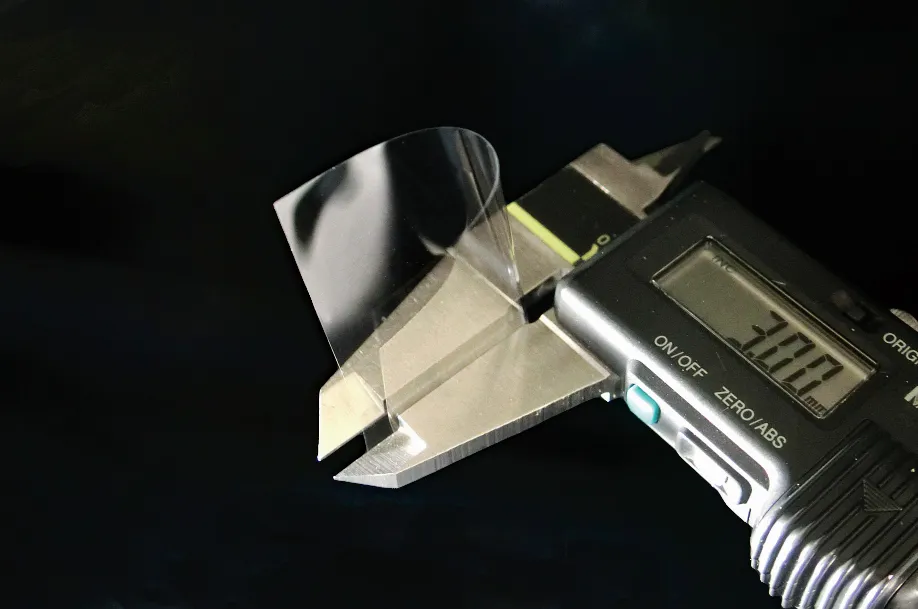

化学強化による高い強度と、直径3mmまで曲げられる薄さを兼ね備えた超薄板ガラスです。優れた表面平滑性と均一な板厚も特長で、折りたたみスマートフォンのカバーガラスなどに使用されています。

このようにNEGは、成分組成や内部構造、板厚、強化方法などを用途に応じて設計することで、一般的なソーダガラスでは得にくい機能を持つさまざまな特殊ガラスを開発・製造しています。

はい、同じです。「ソーダ石灰ガラス」が正式名称で、「ソーダガラス」や「青板」はその通称です。英語では「soda-lime glass」と表記されます。メーカーや業界によって呼び方は異なりますが、いずれも同一の素材を指しています。

主成分の違いが最大のポイントです。ソーダガラスはSiO₂+Na₂O+CaO系なのに対し、クリスタルガラスは鉛酸化物（または無鉛代替成分のバリウム・チタン等）を含むため屈折率が高く独特の輝きがあります。一方、ソーダガラスは靭性が高く軽量で安価なため、日常使いや産業用途に広く使われています。

輝きや透明度を重視する食器・装飾品にはクリスタル、コストと耐久性を重視する用途にはソーダガラスが適しています。

材料内の温度が均一であれば400℃程度の耐熱性がありますが、温度変化に対する体積変化が大きく、温度分布が生じると割れやすいです。日常使いの許容温度としては、約80℃以下が目安になります。歪点・転移点・軟化点などの詳細な物性値は「ソーダガラスの製造方法と物性データ」セクションの物性値表をご参照ください。耐熱用途にはホウケイ酸ガラス（耐熱ガラス）または強化処理品を検討してください。

ソーダガラスは複数の酸化物が混合した非晶質（アモルファス）材料のため、単一の化学式では表されません。組成系統名はNa₂O-CaO-SiO₂系です。板ガラスの標準組成はSiO₂ 70〜73%・Na₂O 13〜15%・CaO 8〜10%・Al₂O₃ 1〜2%・MgO 1.5〜3.5%です。詳細な比較は「ソーダガラスの化学式・成分組成」セクションをご参照ください。

3つの理由が重なっています。①原料（珪砂・ソーダ灰・石灰石）が世界中に豊富に存在し安価であること、②ソーダ灰の添加で溶融温度が下がりエネルギーコストを削減できること、③フロート法による大量生産体制が長年にわたって確立されていること——これらが組み合わさって、ガラスの中でも特にコストパフォーマンスの高い素材になっています。

この記事では、ソーダガラスについて以下の内容を解説しました。

正式名称「ソーダ石灰ガラス（soda-lime glass）」。主成分はSiO₂+Na₂O+CaOで構成され、安価・加工しやすい・大量生産に最適な、世界で最も生産量が多いガラスです。

Na₂O-CaO-SiO₂系。板ガラス標準組成はSiO₂ 70〜73%・Na₂O 13〜15%・CaO 8〜10%など。

フロート法（溶融スズ浴上で平らな板ガラスを形成）が主流。板厚は引き取り速度で制御します。

日常使いの許容温度としては、目安80℃程度以下。耐熱用途にはホウケイ酸ガラスまたは強化処理品を選択します。

ネオセラム®（ゼロ膨張結晶化ガラス）やDinorex UTG®（化学強化専用超薄板ガラス）など、ソーダガラスとは異なる組成の特殊ガラスを幅広く展開しています。

ガラスという素材は、私たちの日常のあらゆるシーンに溶け込んでいます。その出発点となるソーダガラスの特性を理解することが、素材選定や新しい用途開発の第一歩になります。
