高剛性低熱収縮ガラス基板：OA-20
高精細・車載ディスプレイに適したガラス基板
酸化物TFTによる高精細ディスプレイや有機ELディスプレイ、高剛性が必要な車載ディスプレイなどに最適なディスプレイ用ガラス基板です。G8.5以上の大型基板にも対応し、次世代の高性能ディスプレイの開発・発展に寄与します。
アプリケーション
-
液晶ディスプレイ
-
有機ELディスプレイ
特長
-
低熱収縮率
酸化物TFTによる高精細ディスプレイや有機ELディスプレイ製造工程の高温プロセスで優れた熱的寸法安定性を発揮します。 -
高ヤング率
たわみにくく、変形しにくい板ガラスです。 -
優れた光学特性
透過率が高く、透明性に優れます。 -
高い表面品位
非常に平滑で、無研磨でも高い表面平坦性を有しています。 -
大型化対応
G8.5サイズ以上の大型サイズに対応します。
仕様

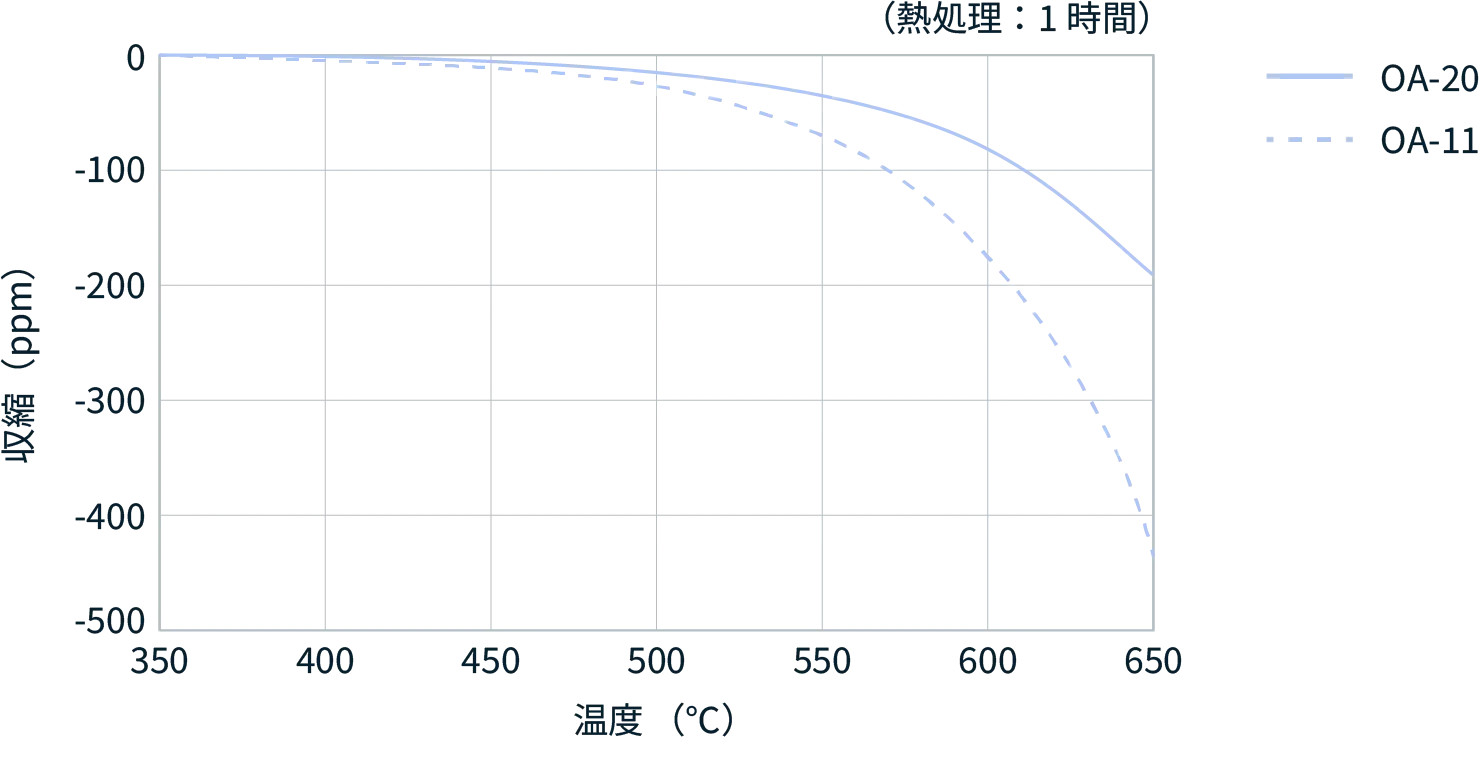

熱収縮率

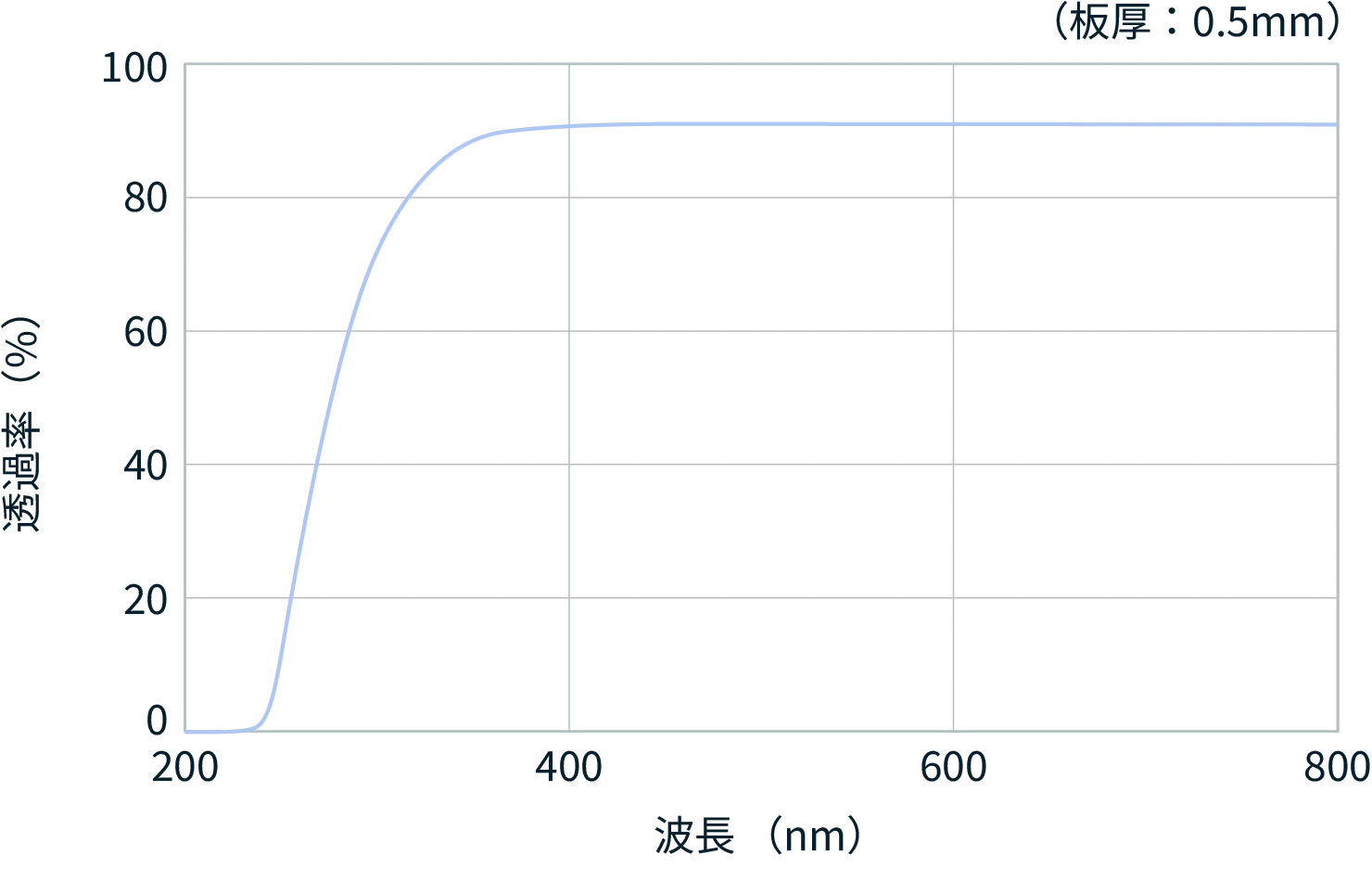

透過率
特性
| 特性 / ガラスコード | OA-20 | ||
|---|---|---|---|
| 密度 | ×103kg/m3 | 2.55 | |
| 熱膨張係数 | 30～380℃ | ×10-7/K | 37 |
| 歪点 | ℃ | 725 | |
| ヤング率 | GPa | 83 | |
| ポアソン比 | 0.2 | ||
| ビッカース硬度 | Hv | 670 | |
| 体積抵抗率 Logρ | 350℃ | Ω･cm | 13.0 |
| 誘電率 | 1MHz,RT | 5.7 | |
| tanδ | 1MHz,RT | 0.001 | |
| 透過率 | λ=550nm | % | 91 |
| 屈折率 (nd) | 587.6nm | 1.53 | |
| 耐薬品性 | 10%HCl（80℃-60min） | 表面変質なし | |
| 63BHF（20℃-3min） | 表面変質なし | ||
| アルカリ酸化物含有量 | wt% | 0.1 以下 | |
| As、Sb含有量 | wt% | 非含有（0.1 未満） | |
