高耐熱性低熱収縮ガラス基板：OA-31
次世代ディスプレイに最適な低熱収縮ガラス
スマートフォンやモバイル機器向けのLTPSディスプレイ用ガラス基板として開発された低熱収縮ガラスです。熱処理によるガラスの収縮を従来品に対して大幅に低減しました。オーバーフロー成型による優れた面品位、板厚均一性も有しており、次世代ディスプレイ用の基板やフレキシブル有機ELディスプレイ用のキャリアとして最適なガラスです。
アプリケーション
-
スマートフォン用ディスプレイ
-
モバイル機器用ディスプレイ
特長
-
低熱収縮率
LTPSプロセスなどの超高温プロセスにおいて、優れた熱的寸法安定性を発揮します。 -
高ヤング率
たわみにくく、変形しにくい板ガラスです。 -
優れた光学特性
透過率が高く、透明性に優れます。 -
高い表面品位
オーバーフロー成形により、滑らかな表面を実現します。 -
優れた板厚均一性
オーバーフロー成形により、非常に均一な板厚を実現します。
仕様

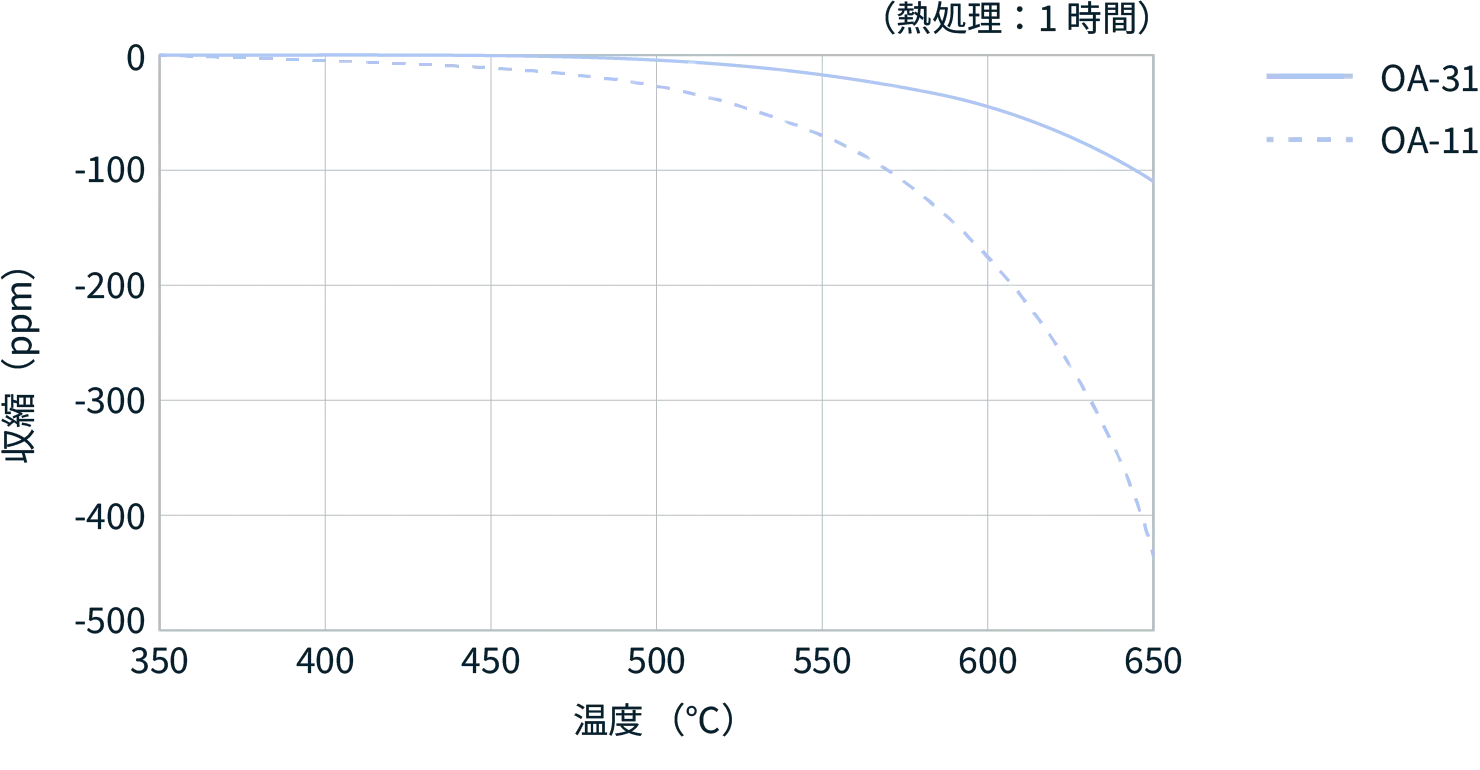

熱収縮率

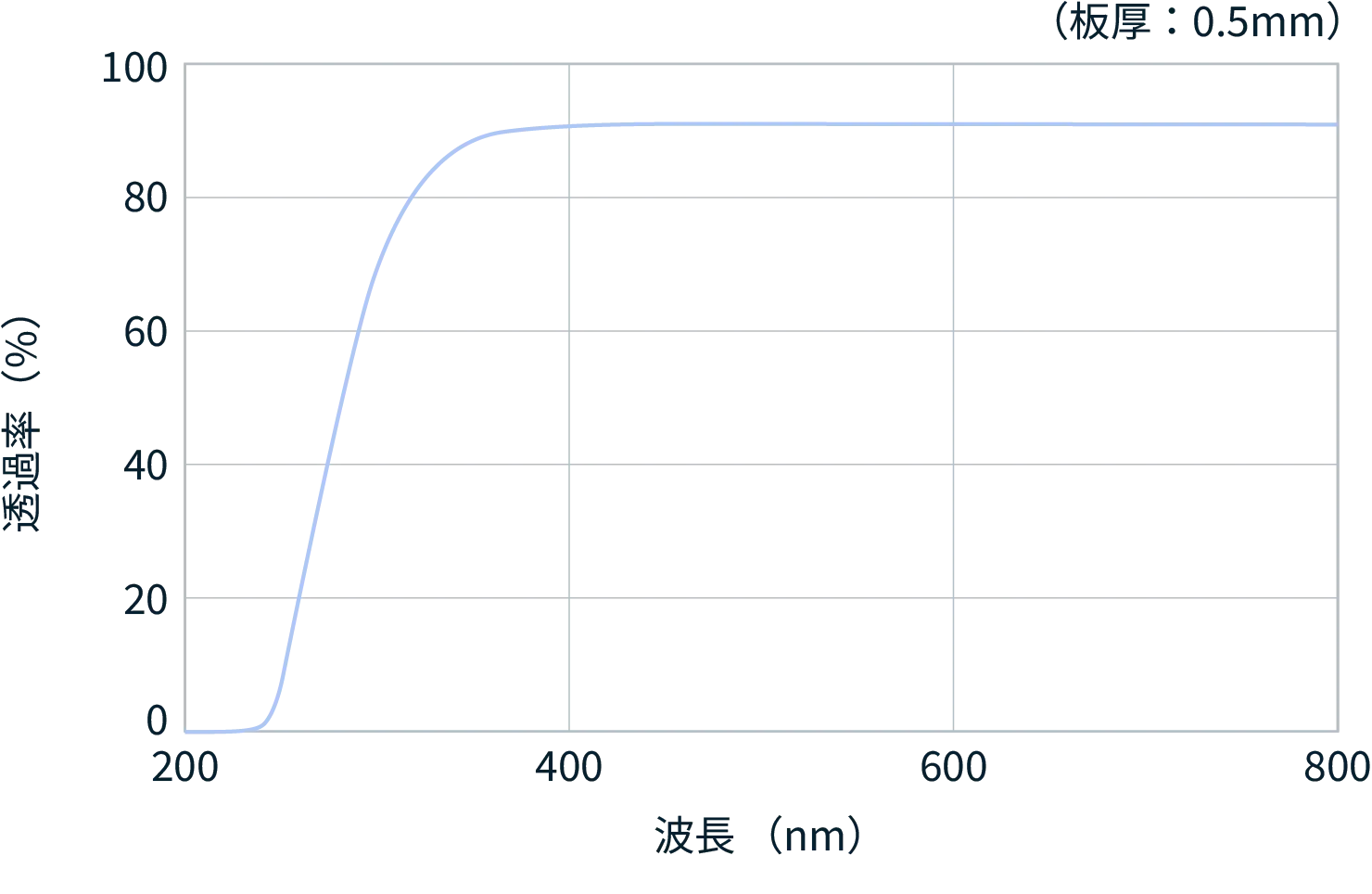

透過率
特性
| 特性 / ガラスコード | OA-31 | ||
|---|---|---|---|
| 密度 | ×103kg/m3 | 2.64 | |
| 熱膨張係数 | 30～380℃ | ×10-7/K | 39 |
| 歪点 | ℃ | 750 | |
| ヤング率 | GPa | 83 | |
| ポアソン比 | 0.25 | ||
| ビッカース硬度 | Hv | 680 | |
| 体積抵抗率 Logρ | 350℃ | Ω･cm | 13.2 |
| 誘電率 | 1MHz,RT | 5.9 | |
| tanδ | 1MHz,RT | 0.002 | |
| 透過率 | λ=550nm | % | 91 |
| 屈折率 (nd) | 587.6nm | 1.53 | |
| 耐薬品性 | 10%HCl（80℃-60min） | 表面変質なし | |
| 63BHF（20℃-3min） | 表面変質なし | ||
| アルカリ酸化物含有量 | wt% | 0.1以下 | |
| As、Sb含有量 | wt% | 非含有（0.1 未満） | |
