2022年6月23日
製品情報

5G 無線通信エリアを拡⼤する新製品を開発

⽇本電気硝⼦株式会社(本社︓滋賀県⼤津市 社⻑︓松本元春)は、5G のミリ波無線通信技術に対応する、ガラス基板を⽤いた透明アンテナと、電波レンズを⽤いた電源不要のリピーター¹ を開発しました。これらの製品を、6⽉29⽇〜7⽉1⽇に東京ビッグサイトで開催される「第5回 5G 通信技術展」に出展します。

5G には、Sub6(6GHz 未満)とミリ波(28GHz)の2 つの周波数帯の電波が使⽤されていますが、⾼速通信を実現するには広い帯域の確保が可能なミリ波帯の利⽤が必要となります。しかし、ミリ波帯の電波は⼤気中での減衰が⼤きく、また直進性が⾼いために遮蔽物の背後に回り込みにくいという性質があり、広いエリアをカバーするにはこれらの課題を解決するしくみが必要とされています。

今回開発した透明アンテナは、世界最⼩² の⽐誘電率³ 4.0・誘電正接⁴ 0.002 を有するガラス基板上に特殊なアンテナパターンが施されているもので、透明かつ効率の良いアンテナとなっています。このガラス基板は⼤型化が可能であるため、多⾯取りが可能になるなどアンテナの⽣産性向上に寄与することに加えて、⼀枚の基板上に複数の帯域のアンテナを形成することも可能になります。
アンテナを透明にすることにより取付場所のデザインや景観を損なわずにアンテナの機能を付与することができ、窓や壁、ディスプレイや⾞などさまざまな箇所に設置が可能です。

もう1つの開発製品であるリピーターは2つの電波レンズと導波管から構成され、このリピーターを使⽤することにより、壁や窓ガラスなどで電波が遮蔽される状況下でも電源を⼀切使わずに電波のやり取りをしたり、電波の⽅向を変えたりすることが可能です。レンズの形状を変えることにより、電波を⼀定⽅向に送ることも、広い範囲に送ることもできます。また、ガラス製であるため紫外線による劣化が少なく、屋内外のさまざまな場所で⻑期間安定して使⽤できます。

当社は今回開発した2種類の製品を市場に供給することにより、ミリ波領域の電波の利⽤拡⼤、普及に貢献してまいります。

  • リピーター︓電波を受け取り、そのまま再放射する中継装置。
  • 世界最⼩︓多成分系ガラス基板として28GHz において、2022年6⽉当社調べ。
  • ⽐誘電率︓物質に電圧を加えたとき、分極のしやすさの程度を⽰す量。⽐誘電率が低いほど、信号の減衰が抑制される。
  • 誘電正接︓誘電体が分極するときのエネルギー指標。誘電正接が低いほど、電磁波のエネルギーが熱に変換されにくくなり信号の減衰が抑制される。

■製品写真、使用イメージ

220623

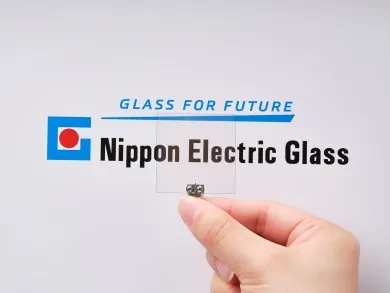

透明アンテナ
0623__a

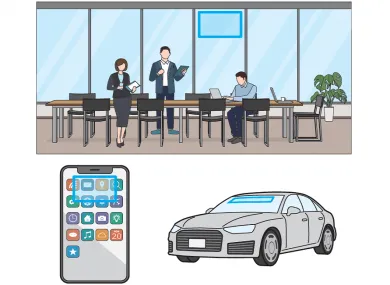

透明アンテナの使用イメージ
0623_c

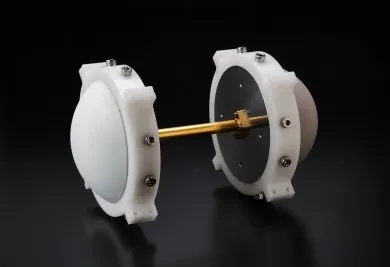

電波レンズを用いたリピーター
0623__b

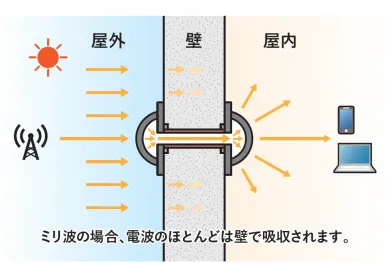

リピーターの使用イメージ

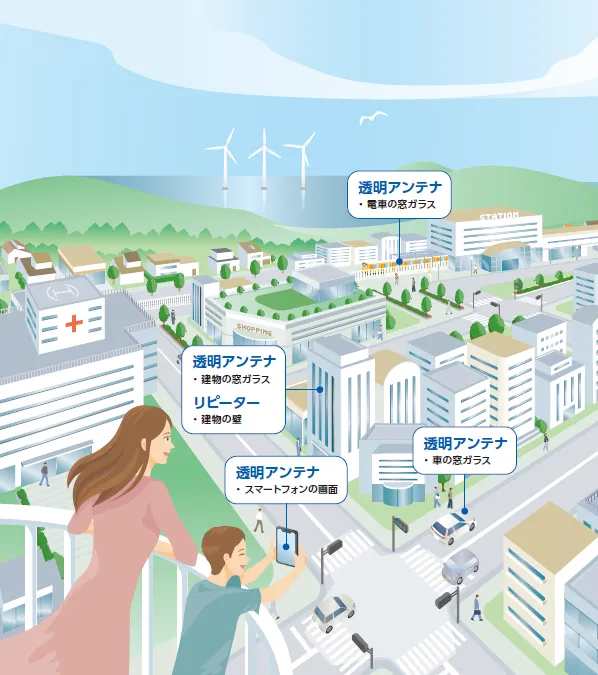

■使用想定箇所

0623_3
