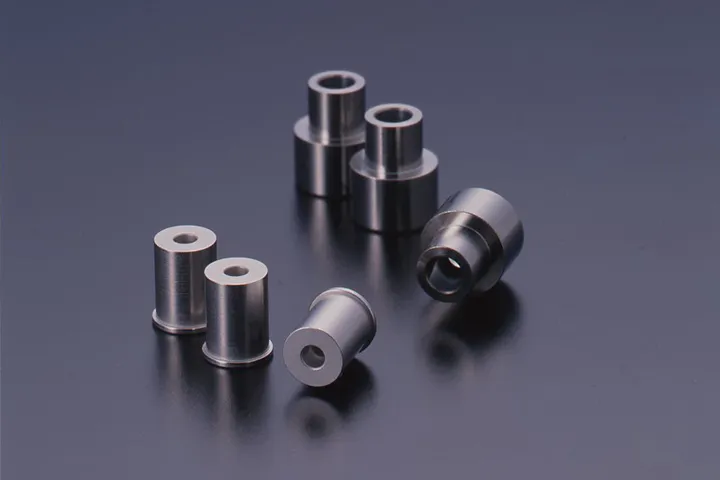

球面レンズ部品

低コストモジュール用レンズ部品

球面レンズ部品は、超高精度球レンズ(マイクロボール)、マイクロドラムをモジュールホルダやレセプタクルに直接、低融点ガラスで封着したものです。低融点ガラス封着を用いることにより、高い信頼性を有し、光学系組み立て時の部品点数の削減や工程の簡略化を可能にします。

特長

  • 寸法・光学精度が高く、アライメントが容易
  • ひずみが少なく、気密性に優れている
  • 各種モジュールの量産化、低コスト化に貢献
  • 金属ステムにキャンとしてそのまま溶接
  • ファイバユニットともそのまま溶接
  • 光通信用パッケージへもハンダ付け可能

特性

ガラスコード 屈折率
1310nm 1550nm
BK-7 1.504 1.500
LaSF015 1.780 1.775
RH-21 1.968 1.962

その他の光学ガラスも加工できます。

使用例

球面レンズ部品使用例
*ステンレスホルダ以外とのアセンブリも対応いたします。ご相談ください.。

製品の詳細については、下記よりお問い合わせください。
