低温封止用管ガラス
封着性に優れた管ガラス
LG-16は、サーミスター用途で長い実績があります。NLT-600は、環境問題に対応した無鉛ガラスであり、有鉛ガラス材質と同等の耐酸性を有しています。管ガラス形状には丸型だけでなく、角型もございます。角型は実装時のズレや脱落などのマウント不良の発生がないという特長があります。
特長

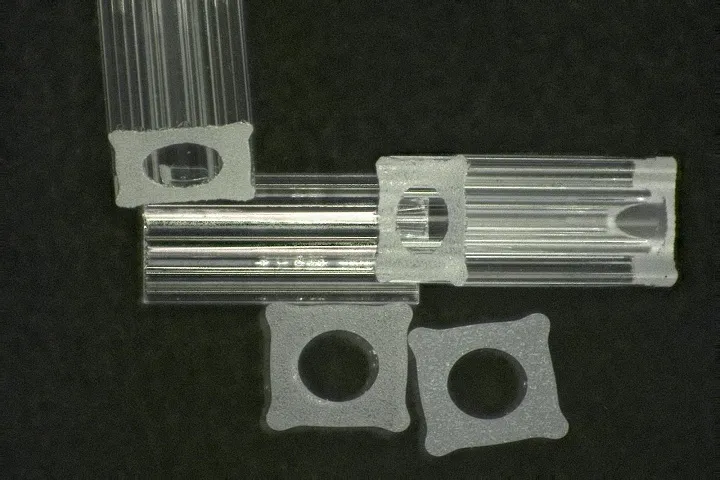

角型管ガラス
-
低温封止性
-
耐メッキ性（耐酸性）
-
優れた電気特性
特性
| 特性 / ガラスコード | LG-16 | NLT-600（無鉛） | ||
|---|---|---|---|---|
| 熱膨張係数 | 30～380℃ | ×10-7/K | 91 | 85 |
| 密度 | ×103kg/m3 | 4.31 | 3.09 | |
| 歪点 | ℃ | 390 | 567 | |
| 徐冷点 | ℃ | 430 | 603 | |
| 軟化点 | ℃ | 575 | 747 | |
| 封着温度 | ℃ | 655 | 817 | |
| 作業温度 | ℃ | 820 | 947 | |
| 体積抵抗率 Logρ | 150℃ | Ω･cm | 14.8 | 18.0 |
| 250℃ | Ω･cm | 11.7 | 14.0 | |
| 誘電率 | 1MHz, 25℃ | 9.5 | 7.5 | |
| tanδ | 1MHz, 25℃ | ×10-4 | 8 | 7 |
| 屈折率 (nd) | 1.69 | 1.57 | ||
| 色調 | 透明 | 透明 | ||
| 組成系 | PbO･K2O･SiO2 | BaO･K2O･B2O3･SiO2 | ||

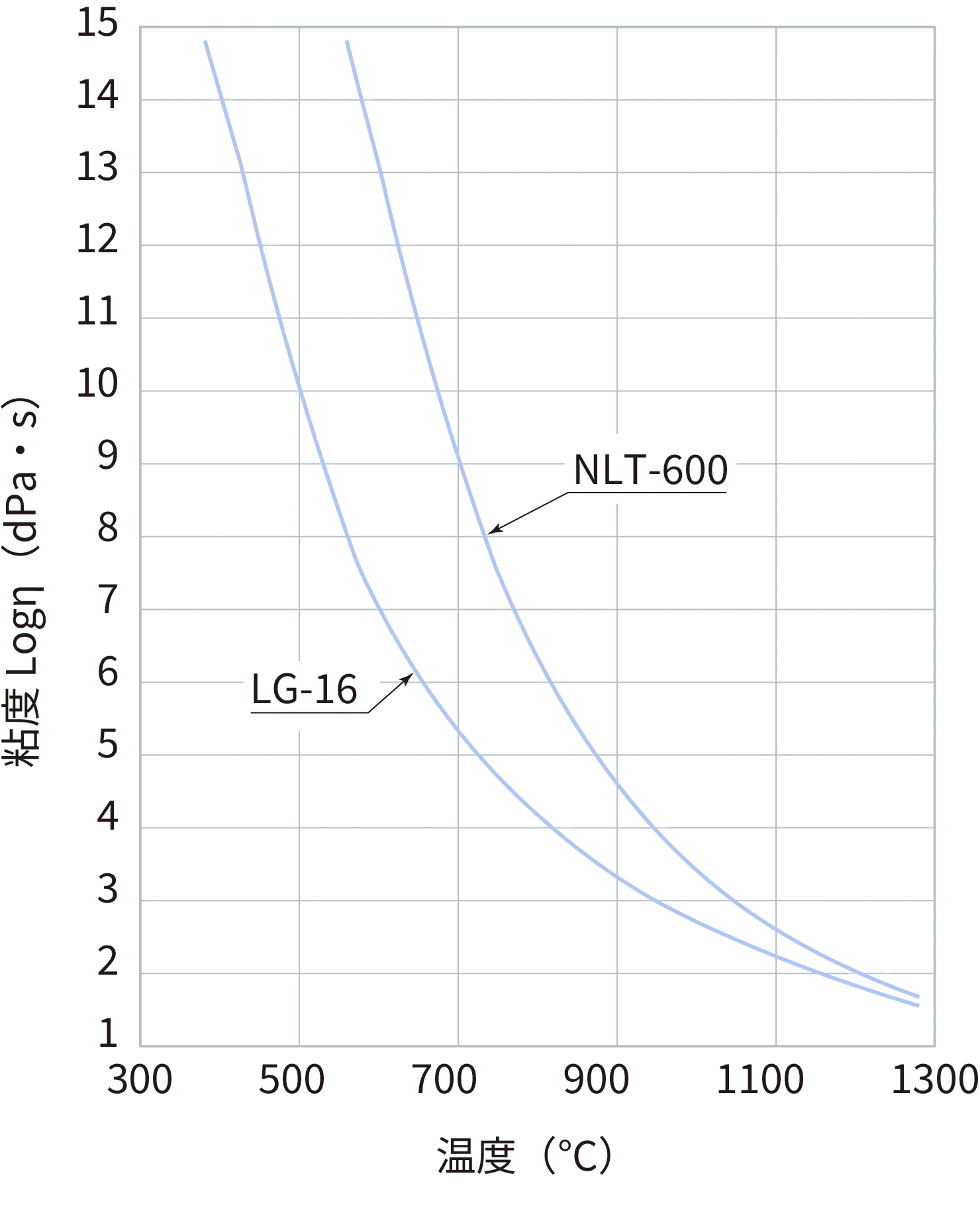

粘度曲線

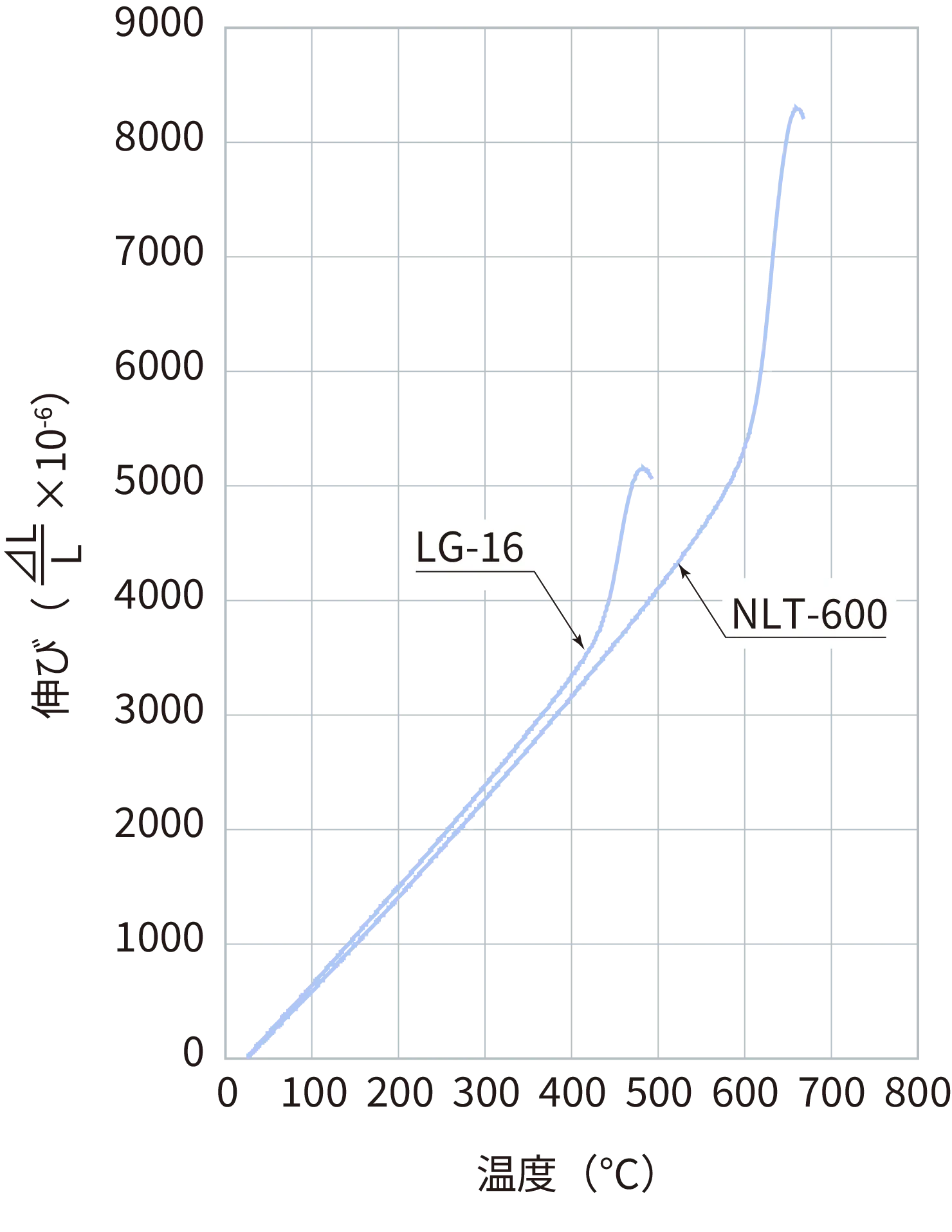

熱膨張曲線
※上記の値は代表値であり、特性を保証するものではありません。
管ガラスの主な標準寸法規格
（単位:mm）
| ガラスコード | 外径 | 内径 | 全長 |
|---|---|---|---|
| LG-16 | 0.55±0.05 | 0.45±0.05 | 1.50±0.05 |
| 0.85±0.05 | 0.70±0.05 | 1.50±0.05 | |
| 1.35±0.05 | 1.05±0.05 | 3.00±0.05 | |
| 1.78±0.05 | 0.86±0.05 | 3.81±0.05 | |
| 2.10±0.05 | 1.30±0.05 | 5.00±0.05 | |
| NLT-600 | 1.35±0.05 | 1.05±0.05 | 3.00±0.05 |
| 2.15±0.05 | 1.35±0.05 | 4.00±0.05 |
