超薄板ガラス：G-Leaf®
ガラスの超薄板化を実現した軽量で曲がるガラス
超薄板化することでフレキシブル性を実現した曲がるガラスです。厚さ200μm以下で非常に薄くて軽く、厚さ100μm以下の場合は巻き取りが可能なため、ロールtoロールプロセスの適用やデリバリーの効率化が可能です。また、耐熱性、ガスバリア性などのガラス本来の優れた特性も兼ね備えているため、従来は実現できなかった新たなデバイスの開発に適用できる可能性を秘めた素材です。
アプリケーション
-
フレキシブルディスプレイ
-
太陽電池（ペロブスカイト太陽電池、人工衛星搭載太陽電池など）
-
ウェアラブル端末
-
有機ELディスプレイ
-
タッチパネル
-
電子ペーパー
特長
-
薄くて曲がる
フレキシブル性を有しており、曲げることができます。 -
軽量
非常に薄いため、軽量です。 -
ガラス本来の特長
耐熱性、ガスバリア性など、ガラス本来の優れた特長も兼ね備えています。 -
表面平滑性
非常に平滑で、無研磨でも高い表面平坦性を有しています。 -
グリーンガラス
環境負荷化学物質であるAs、Sbを含有しない、環境に配慮したガラスです。
仕様
フレキシブル性

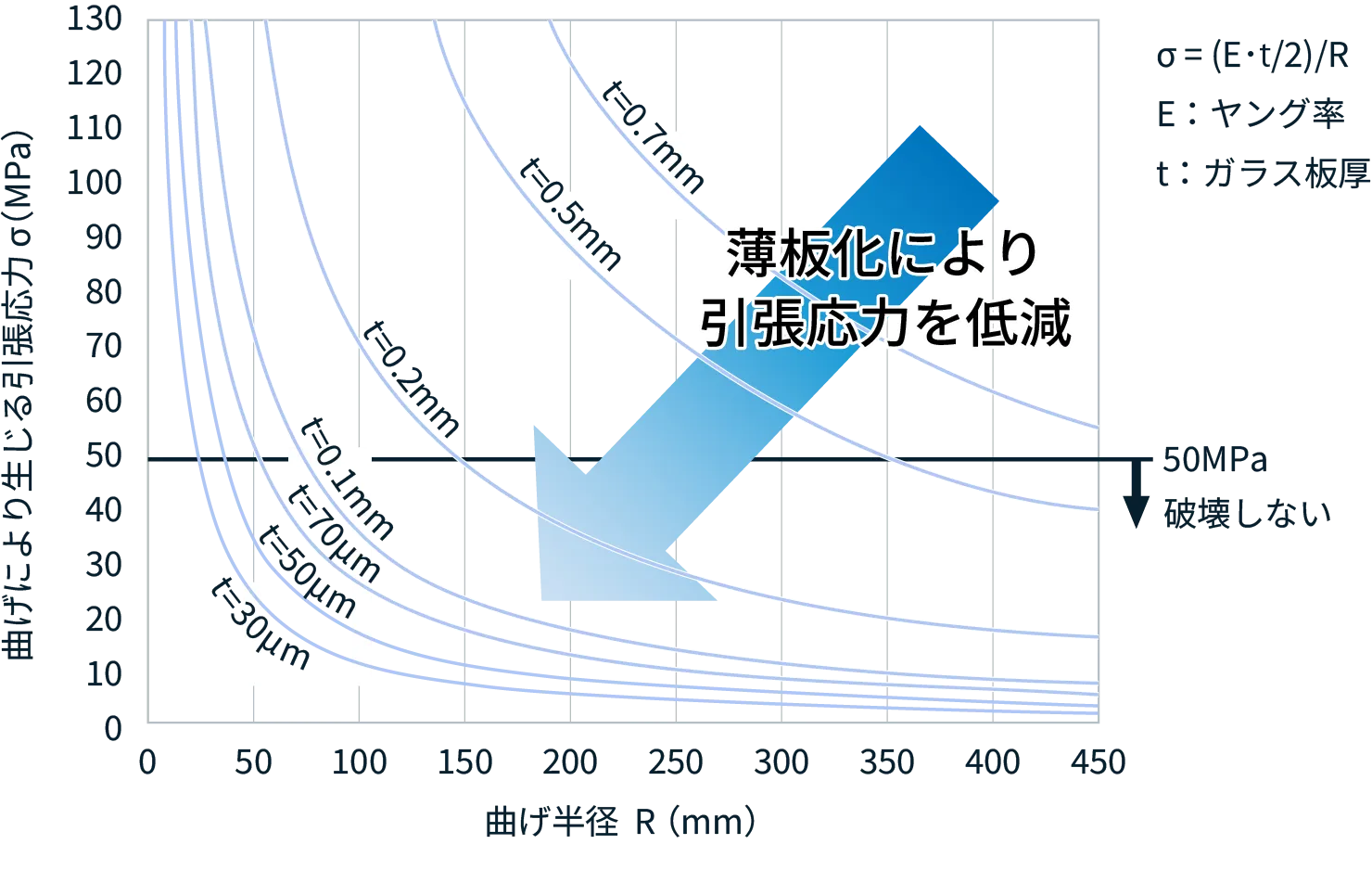

ガラスの板厚が非常に薄いため、曲げにより生じる引張応力を低減できます。そのため、曲げ半径が小さくなっても破壊することがなく、優れたフレキシブル性が得られます。
薄板化により引張応力を低減
ガスバリア性
樹脂と比較して、水蒸気や酸素などのガスをほとんど通しません。

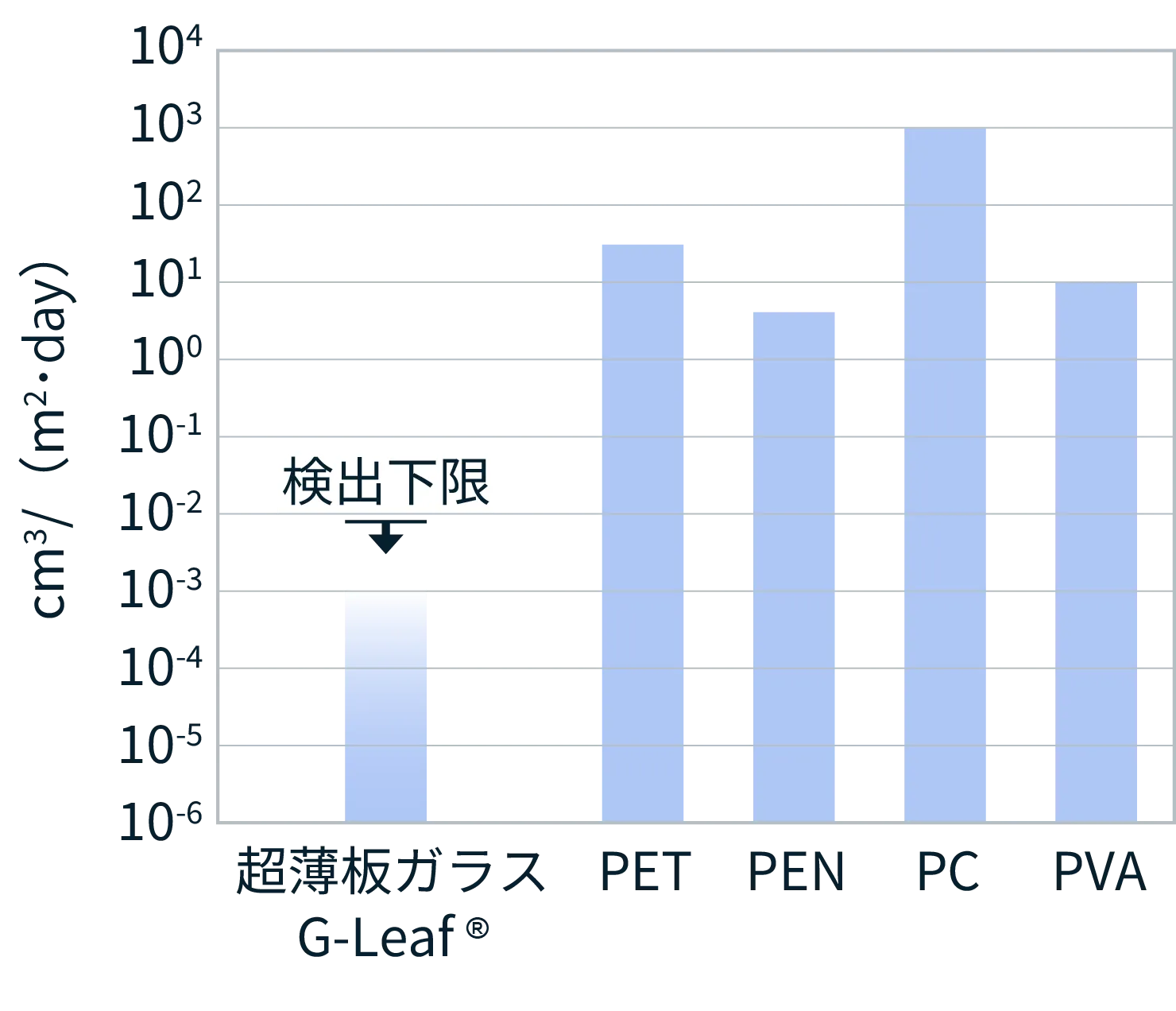

酸素透過度

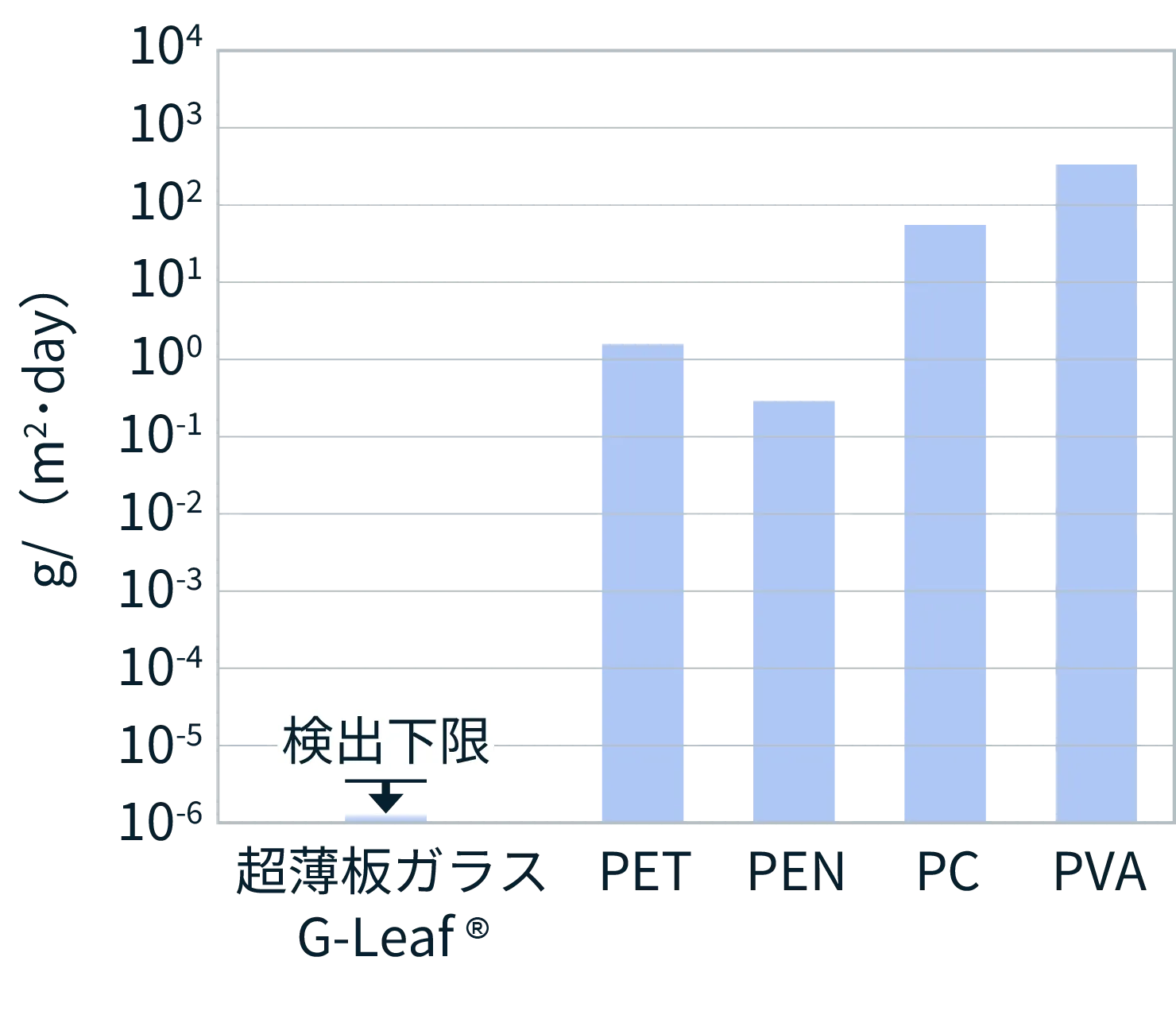

水蒸気透過度

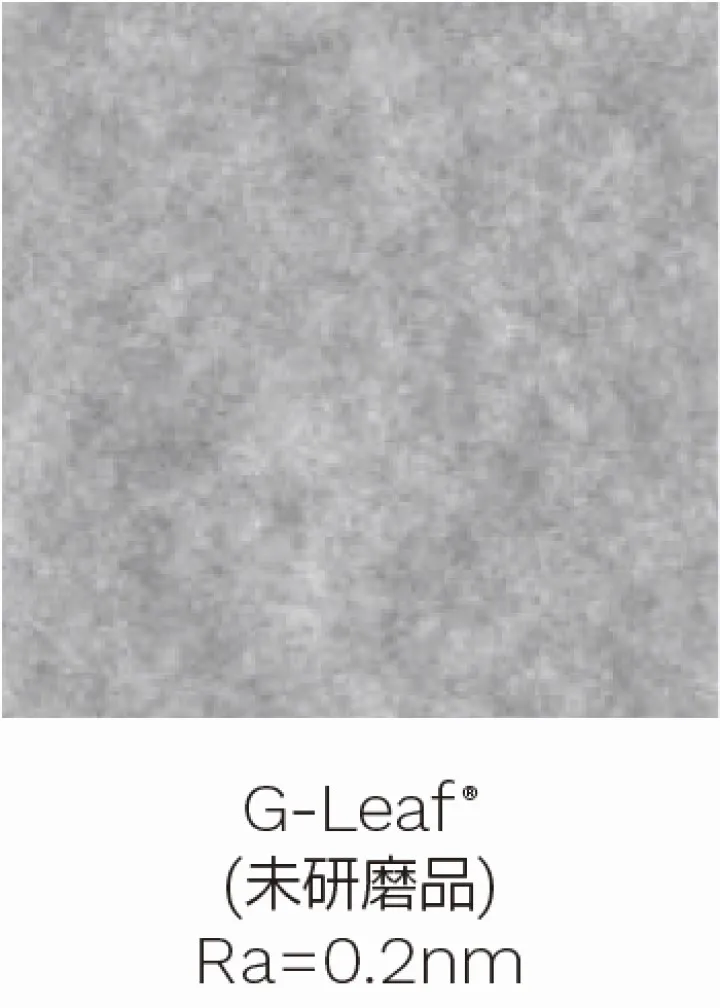

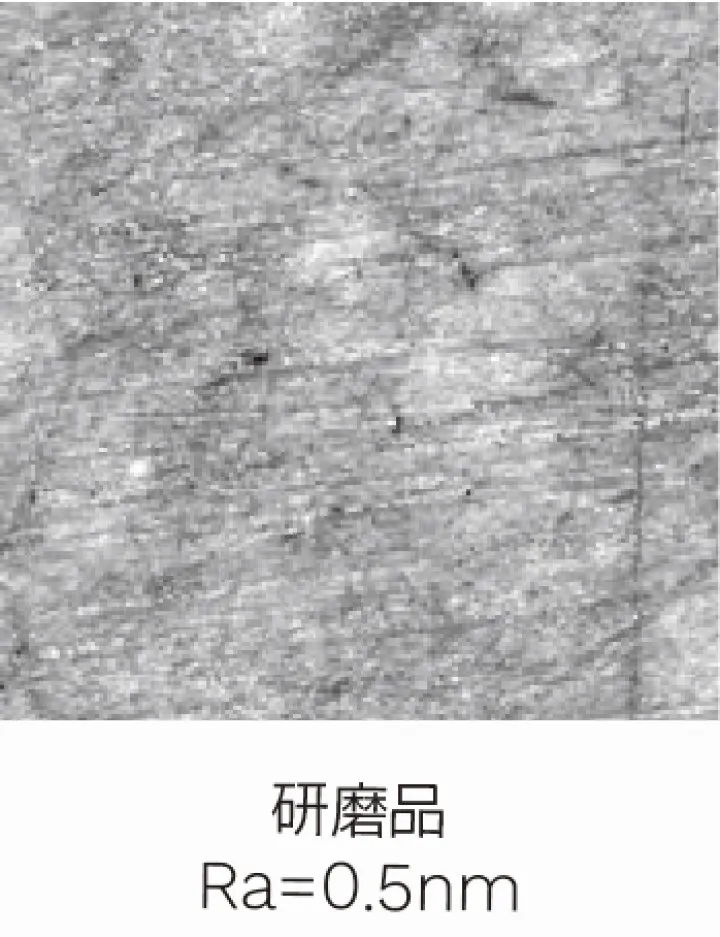

表面平滑性
非常に平滑で、未研磨でも高い平坦性を有します。

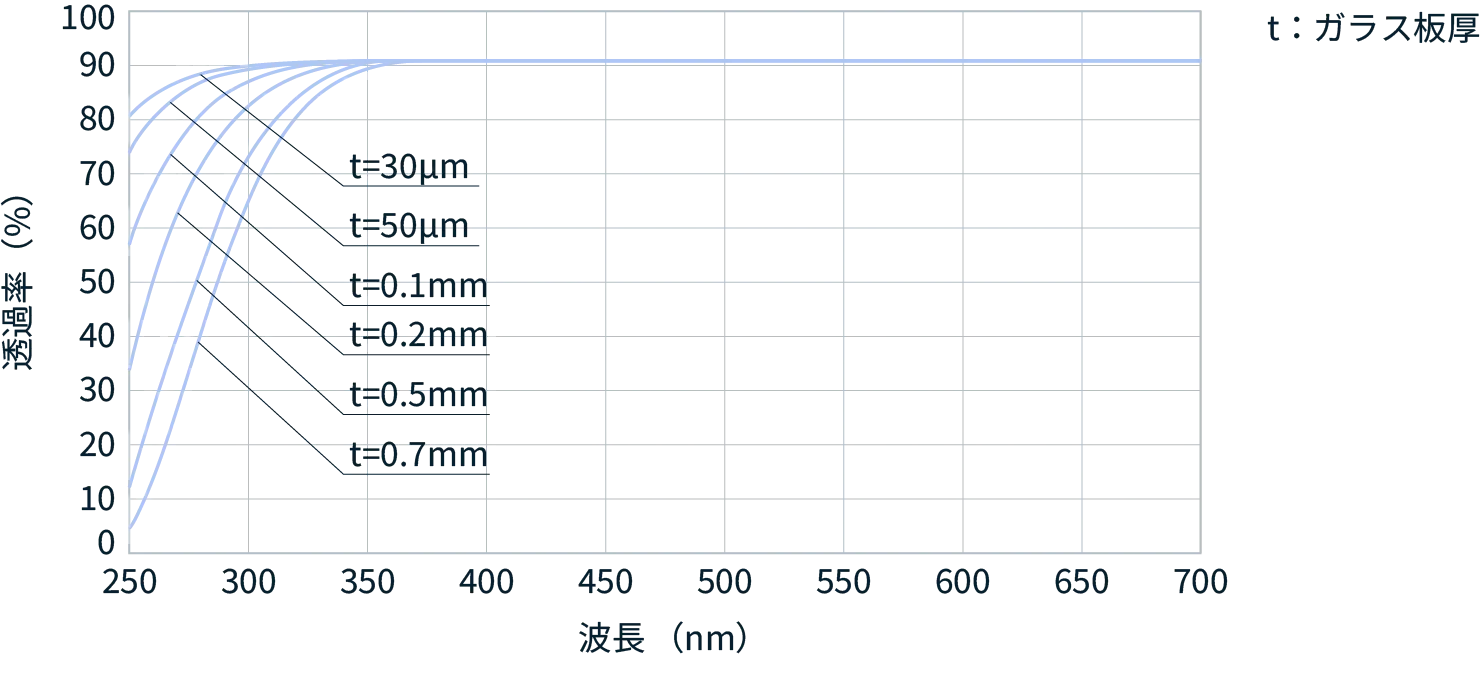

透過率
透明で高い透過率を有します。
特性
| 特性 | |||
|---|---|---|---|
| 密度 | ×103kg/m3 | 2.46 | |
| 歪点 | ℃ | 650 | |
| 徐冷点 | ℃ | 705 | |
| 軟化点 | ℃ | 940 | |
| 熱膨張係数 | 30～380℃ | ×10-7/K | 38 |
| ヤング率 | GPa | 73 | |
| ポアソン比 | 0.2 | ||
| ビッカース硬度 | Hv | 600 | |
| 体積抵抗率 Logρ | 350℃ | Ω・cm | 12.0 |
| 誘電率 | 1MHz, 25℃ | 5.3 | |
| 誘電正接 | 1MHz, 25℃ | 0.001 | |
| 透過率 | λ=550nm | % | 92 |
| 屈折率(nd) | λ=587.6nm | 1.52 | |
| 耐薬品性 | 10% HCl(80℃-60min) | 表面変質なし | |
| 63BHF(20℃-3min) | 表面変質なし | ||
| アルカリ酸化物含有量 | wt% | 0.1以下 | |
| As、Sb含有量 | wt% | 非含有(0.1未満) | |
