カバーガラス付き放射線遮蔽用鉛ガラス：LXプレミアム

メンテナンスフリーで衝撃安全性にも優れた放射線遮蔽ガラス

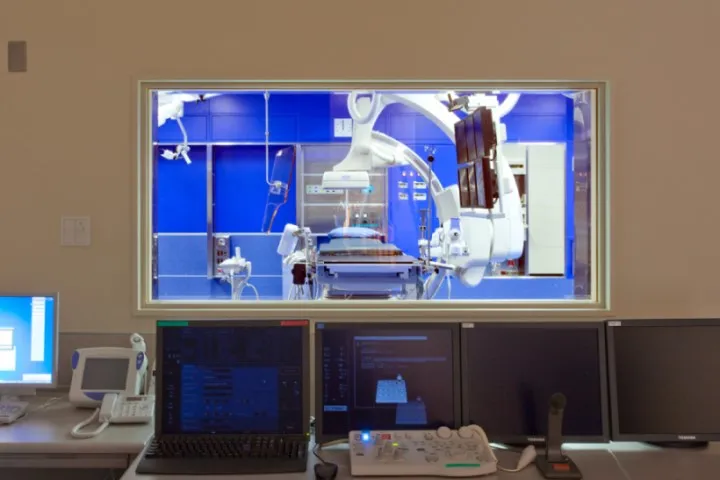

優れた放射線遮蔽性能を持つ放射線遮蔽用鉛ガラス（LX-57B）と特殊カバーガラスを貼り合わせた多層構造のガラスで、薬品の飛散や水拭きなどによるくもり（ヤケ）が発生しません。衝撃安全性にも優れています。滅菌消毒が必要なX線撮影室や薬品が飛散しやすい血管撮影室の操作室窓のほか、人が頻繁に出入りする扉の窓に適しています。

アプリケーション
特長
仕様

アプリケーション

病院などの医療施設（X線CT室、血管撮影室など）
研究施設（放射光施設など）
原子力施設
工業施設（X線CTによる非破壊検査室など）

特長

高い透明性
鉛ガラスを特殊カバーガラスで保護しているため、薬品などによるガラス表面のくもり（ヤケ）の心配が全くありません。
メンテナンスフリー
表面が特殊カバーガラスのため水拭きやガラスクリーナー、洗剤などでのクリーニングが可能です。
安全性
衝撃安全性に優れ、ガラスが割れても飛散を防止する多層構造です。（JIS R 3205「合わせガラス」で規定するII-1類の衝撃性能に適合します）
優れた放射線遮蔽性能
鉛含有率が高いガラス（LX-57B）を用いているため、他の透明な遮蔽材と比較して薄くても高い放射線遮蔽性能があります。
大型サイズに対応可能
最大寸法は1200×2600mmで、監視・操作窓に大型サイズのLXプレミアムを使うことで視野が広がり、操作性の向上に大きく寄与します。

仕様

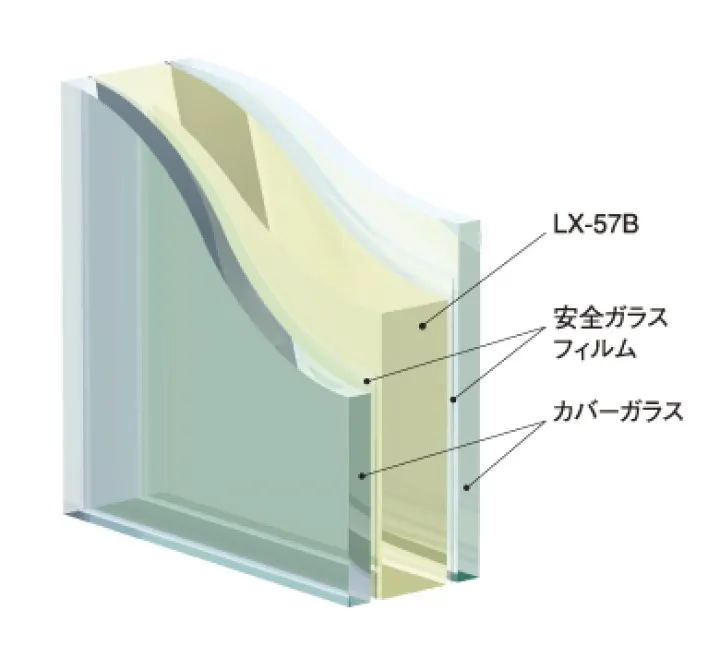

製品断面図

弊社製の放射線遮蔽ガラス（LX-57B）に特殊カバーガラスを貼り合わせた多層構造になっています。

放射線遮蔽性能

厚さと鉛当量

LXプレミアムの製品厚さは、X線では減衰能力が、γ線では実効線量透過率が等しい厚さ（鉛当量）を保証する厚さとなっています。

鉛当量（mmPb）	長辺（mm）	製品厚さ（mm）	公差（mm）	備考
1.1	600	11	±1.2	鉛当量はX線管電圧60～150kV、γ線は0.511MeVにおいて保証
1.5	1800以下	12	±1.2
1.5	1800超え	14	±2.0
2.0	1800以下	14	±1.4
2.0	1800超え	16	±2.0
2.5	1800以下	16	±1.4
2.5	1800超え	18	±2.0
3.0	1800以下	19	±1.4	鉛当量はX線管電圧60～300kV、γ線は0.511MeVにおいて保証
3.0	1800超え	21	±2.0	鉛当量はX線管電圧60～300kV、γ線は0.511MeVにおいて保証

長辺が1800mmを超える製品はカバーガラスが厚くなります。

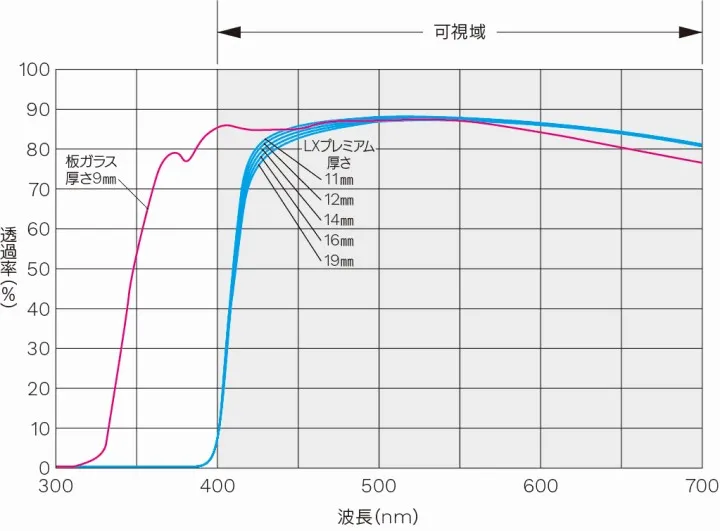

透過率

LXプレミアムの透過率は、同じ厚さの窓板ガラスとほぼ同じです。

特性

特性 / ガラスコード			※
比重			≧4.36
熱膨張係数	30～380゜C	×10^-7/K	80
軟化点		℃	585
ヤング率		GPa	63
ポアソン比			0.24
ヌープ硬度	Hv		370
透過率	λ=550nm	%	85
屈折率 (nd)	587.6nm		1.71
